◆ 產品特點 ：
1.高采樣率：20M
2.應用廣泛：工程介質、其他非金屬介質均可檢測
3.集成度高：可進行壓電測試，可增加同步接口做超磁等其他測試，且提供各類多通道定制，滿足實驗多樣化測試需求
4.信噪比高：采集信號穩定，首波清晰
◆ 知識產權：
創新是企業的靈魂，是發展的動力，是企業提高競爭力可持續發展的保障。天功測控堅持自主創新研發，到目前為止，已榮獲知識產權30余項。
◆ 軟件界面：
◆ 工程案例：

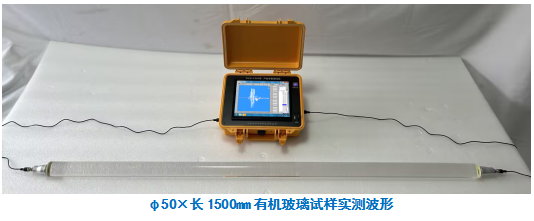

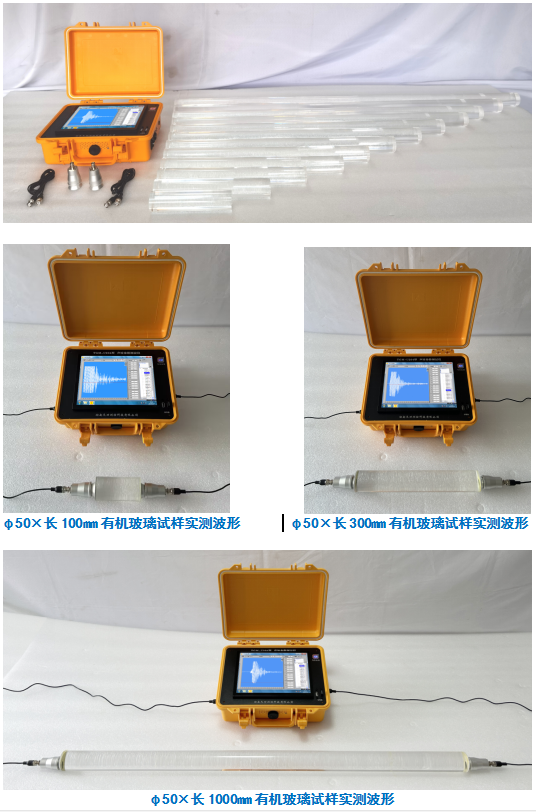

1. 不同距離的均勻非金屬試樣測試對比分析（以有機玻璃試樣為例）

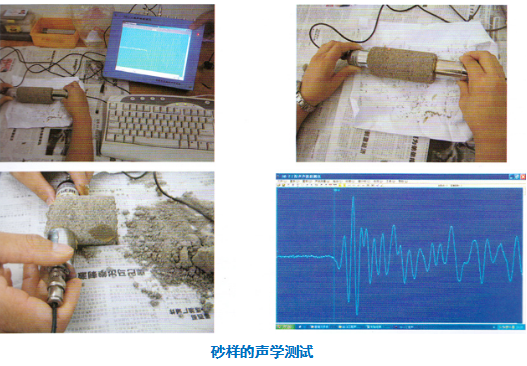

2、砂樣測試案例

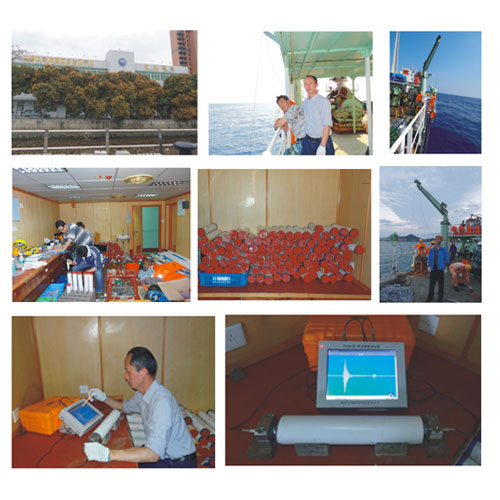

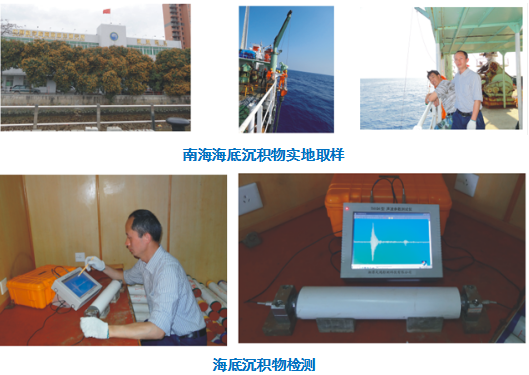

3、海底沉積物測試案例
◆ 典型應用：（多功能定制系列產品）
1. 典型應用之一：某研究單位定制的單軸高壓下（約200MPa）巖石聲波參數測試系統
2. 典型應用之二：某研究單位定制的高壓高溫（圍壓環境）容器內試樣聲波參數測試系統（四發四收）
3. 典型應用之三：壓力下巖石聲波參數測試
巖樣在加載過程的典型變化照片如下。
巖樣聲波變化
加載曲線

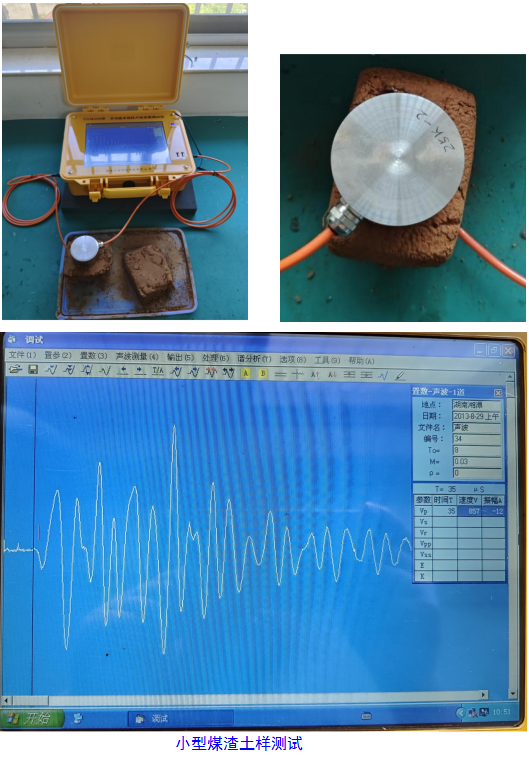

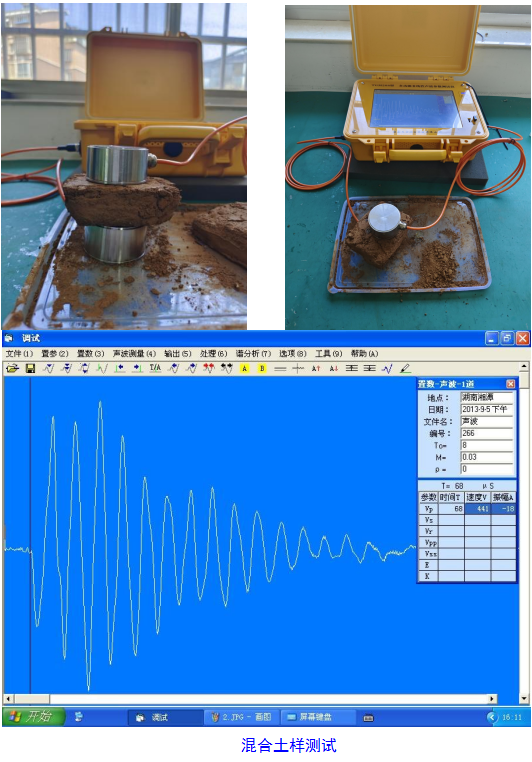

4. 典型應用之四：低密度非均勻非金屬試樣 測試對比分析（土樣）
5. 典型應用之五：某新型復合材料缺陷非線性超聲評價
某新型復合材料具有優異的力學與熱學性能，在智能制造行業具有廣泛的應用前景，但其內部組織結構復雜，具有材料與結構的非線性聲學特性，同時聲波衰減大，傳統的超聲探傷儀難以對其進行無損評價，導致其生產的一致性和使用的可靠性評價一直是個難點，采用本儀器進行非線性超聲測試分析取得了良好的效果。
（1）測試方案

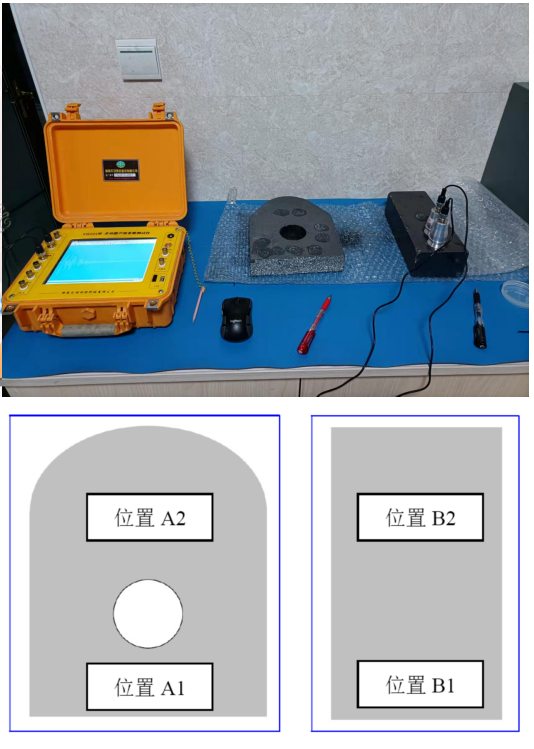

分別對試樣A和試樣B 如下圖所示的位置A1、A2和位置B1、B2進行非線性超聲波測試，然后軟件自動進行非線性散射分析，根據散射分析圖像定義試樣相對完整性參數。下圖是位置A1、A2和位置B1、B2示意圖及測試照片。
（2） 測試結果
位置A1相對完整性：50% - 60%（存在較大貫穿裂縫）；
位置A2相對完整性：70% - 80%（存在一定缺陷）；
位置B1相對完整性：96% - 100%（完整性良好）；
位置B2相對完整性：98% - 100%（完整性良好）；

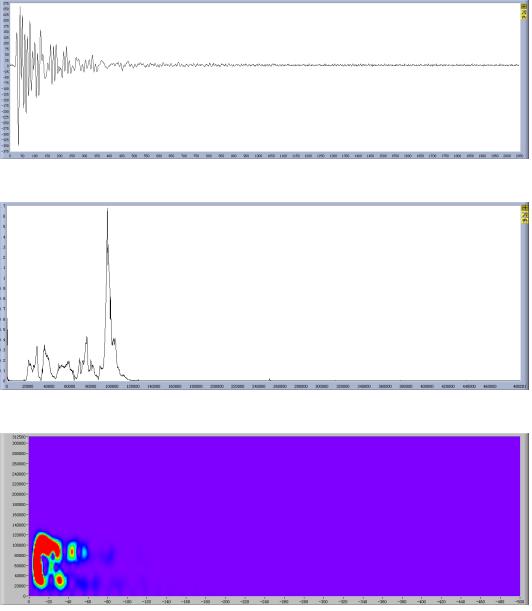

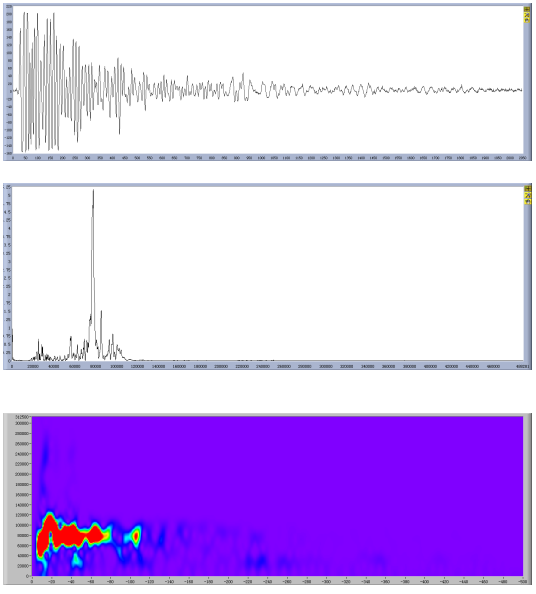

附：測試數據及分析
位置A1：
位置B1:
TGM-U204型聲波參數測試儀技術參數：
|
數據采集技術指標 |
聲 道 數 |
4聲道 |
|
采 樣 率 |
20 MHz |
|
|
采樣間隔 |
0.05、0.1、0.2、0.5、1、2、5、10μS； 0.02、0.05、0.1、0.2、0.5、1、2mS |
|
|
采樣字節 |
0.5、1、2、4、8、16、32Kb |
|
|
被測時間范圍 |
0.05μS－32S |
|
|
放大器帶寬 |
上邊帶截止頻率：直通、1MHz、100KHz、10KHz、1KH |
|
|
下邊帶截止頻率：直通、100Hz、1KHz、10KHz、100KHz |
||
|
放大器靈敏度 |
＜1μV /１個數字 |
|
|
放大器衰減倍數 |
雙組1、2、5、10、20、50、100、200衰減 |
|
|
放大器輸入阻抗 |
1KΩ |
|
|
觸 發 |
觸發類型：CH1、CH2、CH3、CH4、優先觸發、外觸發、微機觸發 |
|
|
觸發方式：正觸發、負觸發、正/負觸發、開路觸發、短路觸發 |
||
|
外觸發靈敏度 |
＜±0.2V |
|
|
壓電發射技術指標 |
射脈沖電壓 |
500V和1000V可選 |
|
發射脈寬 |
2至100μS連續可調 |
|
|
控制方式 |
計算機控制 |
|
|
計算機技術指標 |
顯 示 屏 |
10.4寸液晶顯示屏 |
|
操作方式 |
觸摸、鼠標 |
|
|
接 口 |
2個USB接口 |
|
|
電 源 |
內置12V可充電鋰電池，可外接12V大容量電池和220V交流電 |
TGM-U204型聲波參數測試儀：包括聲波參數測試儀主機、控制分析軟件，可搭配各類壓電換能器。

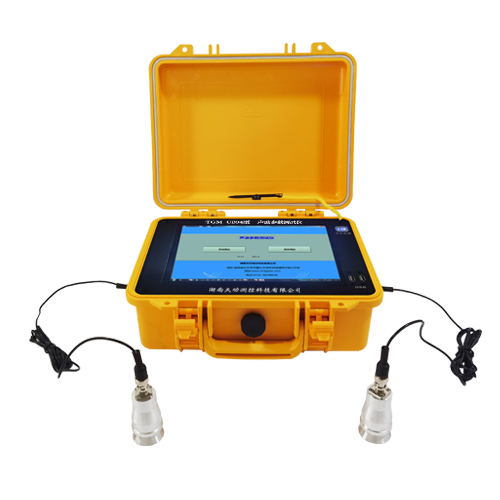

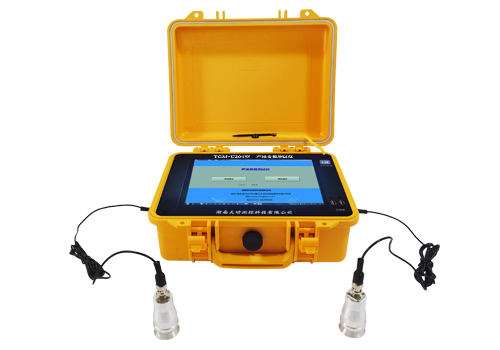

TGM-U204型 聲波參數測試儀整體圖
TGM-U204型 聲波參數測試儀主機

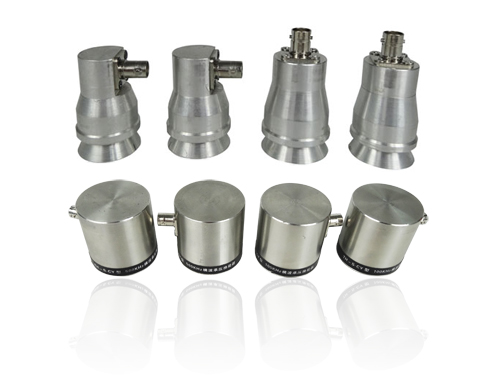

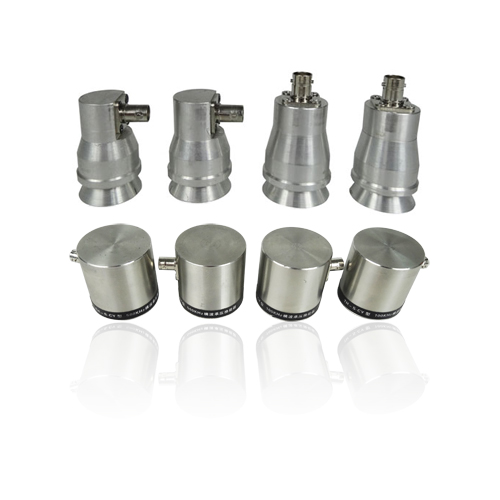

壓電換能器

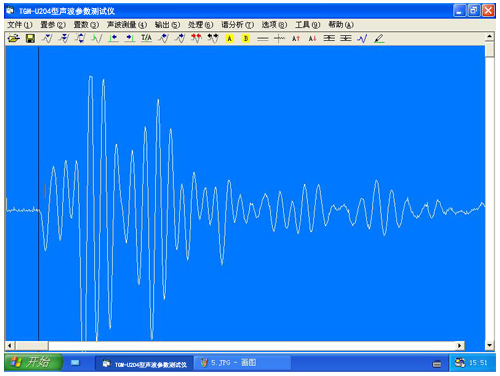

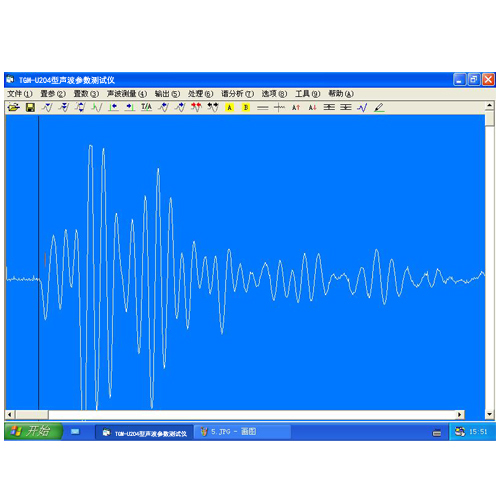

控制分析軟件
