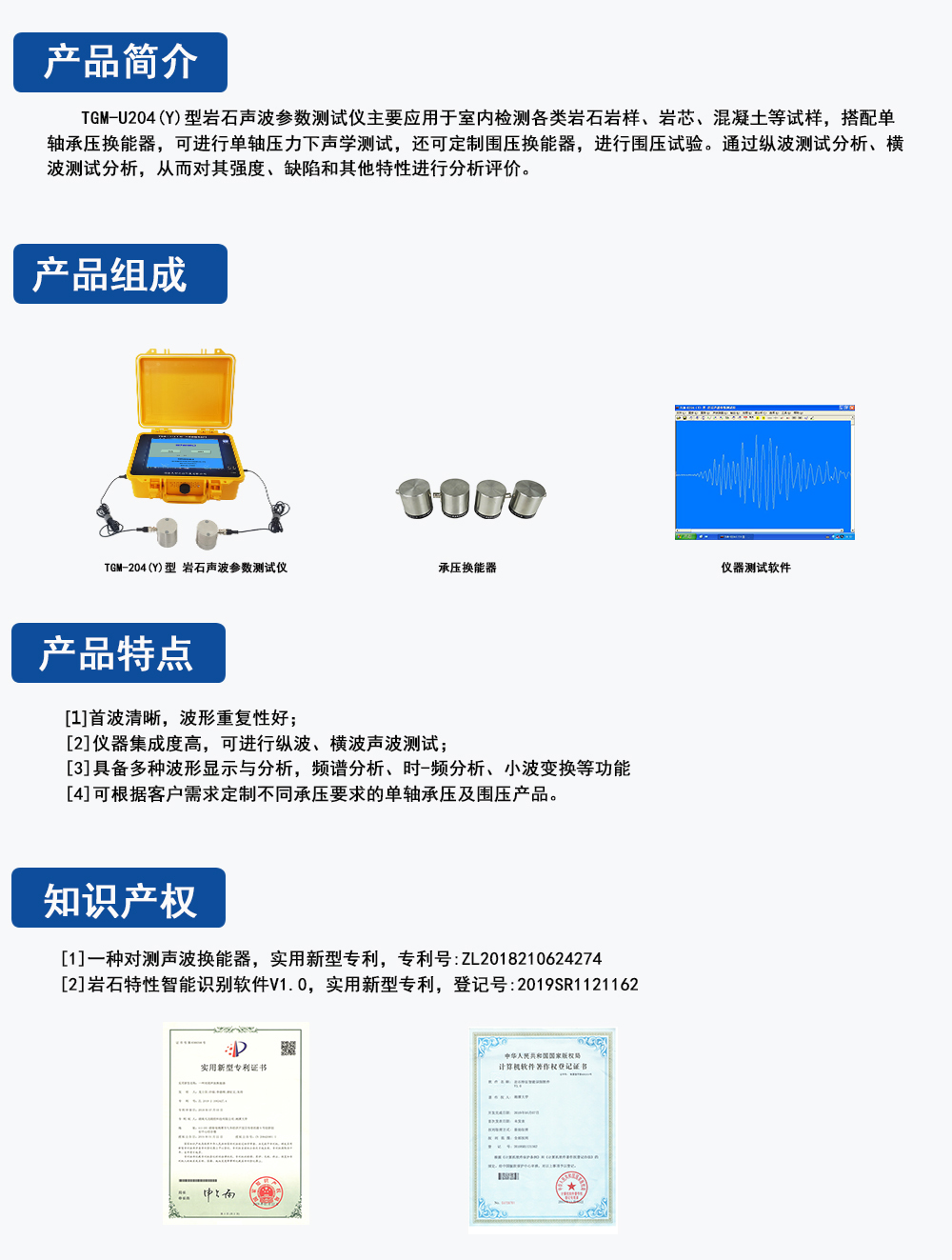

◆ 產品特點：
1.高采樣率：20M
2.應用廣泛：工程介質、其他非金屬介質均可檢測
3.集成度高：可進行壓電測試，可增加同步接口做超磁等其他測試，且提供各類多通道定制，滿足實驗多樣化測試需求
4.信噪比高：采集信號穩定，首波清晰
◆ 知識產權：
創新是企業的靈魂，是發展的動力，是企業提高競爭力可持續發展的保障。天功測控堅持自主創新研發，到目前為止，已榮獲知識產權30余項。

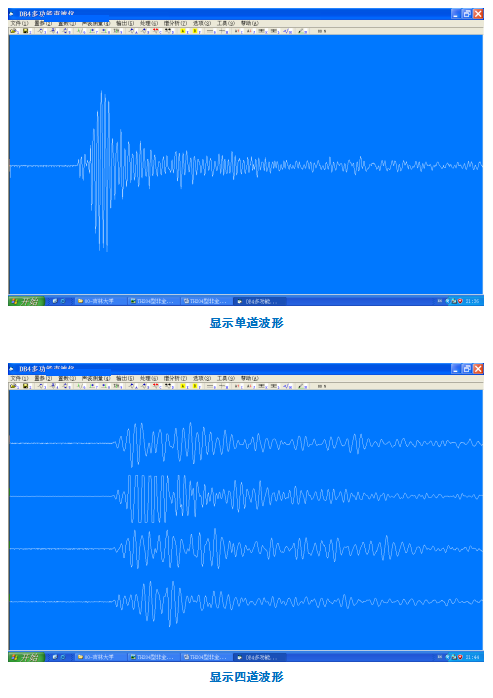

◆ 軟件界面
◆ 工程案例

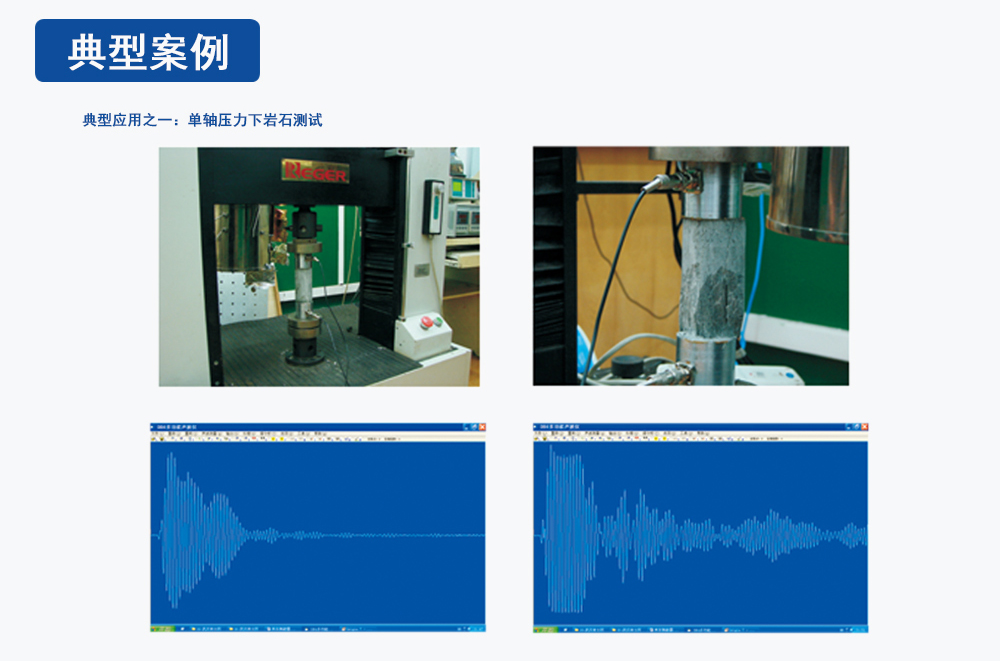

典型應用之一：某研究單位定制的單軸高壓下（約200MPa）巖石聲波參數測試系統

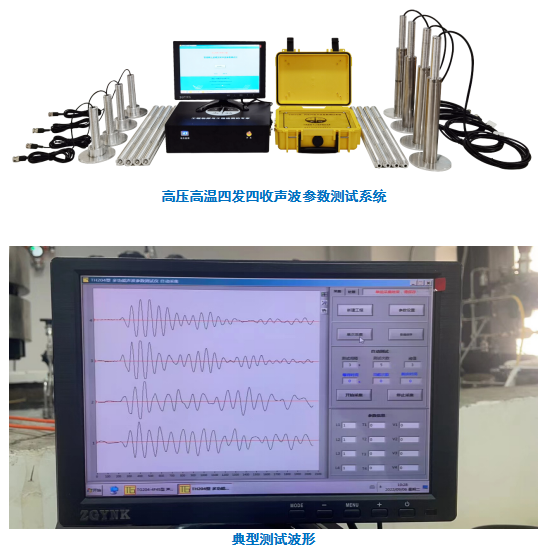

典型應用之二：某研究單位定制的高壓高溫（圍壓環境）容器內試樣聲波參數測試系統（四發四收）

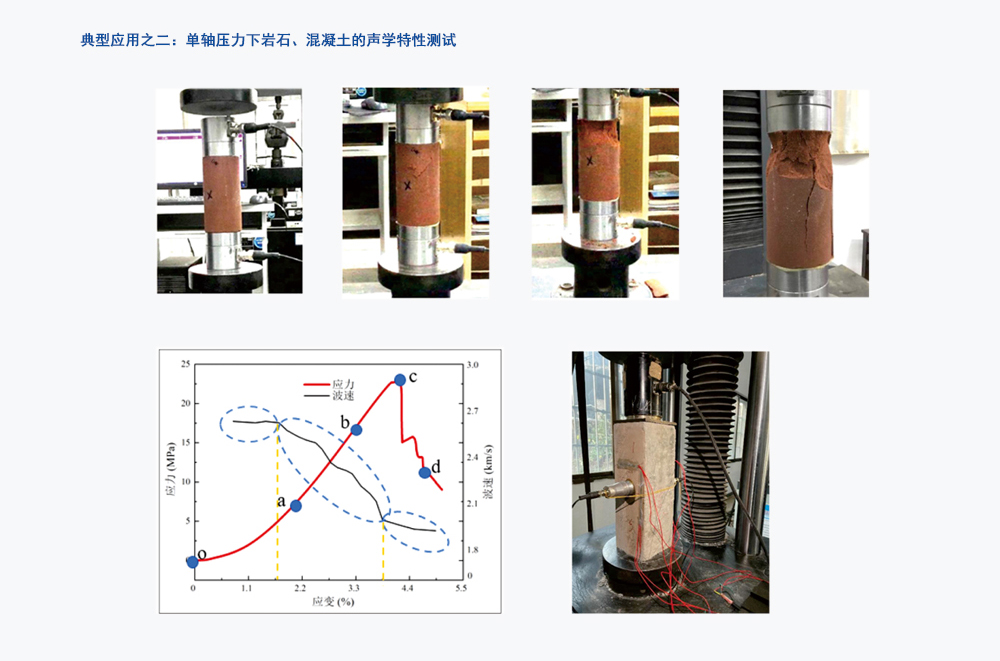

典型應用之三：壓力下巖石聲波參數測試

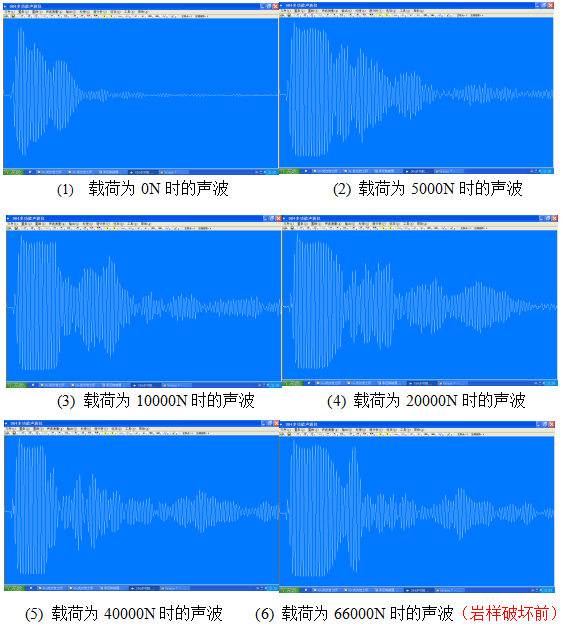

巖樣在加載過程的典型變化照片如下。
巖樣聲波變化
加載曲線

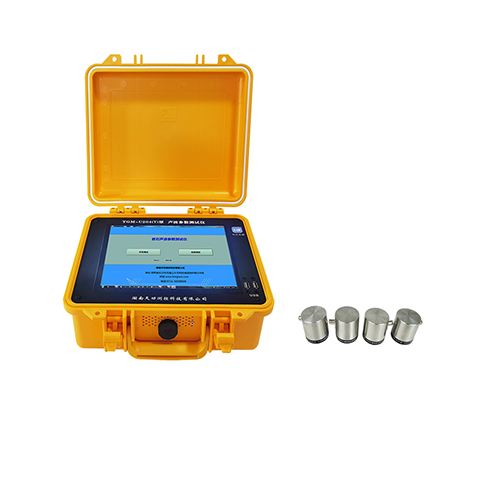

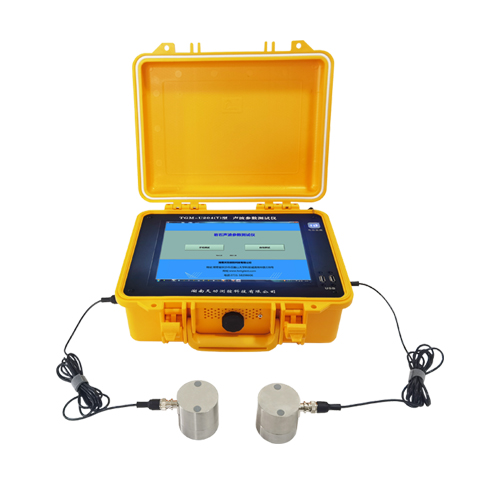

TGM-U204(Y)型巖石聲波參數測試儀技術參數：
|
數據采集技術指標 |
聲 道 數 |
4聲道 |
|
采 樣 率 |
20 MHz |
|
|
采樣間隔 |
0.05、0.1、0.2、0.5、1、2、5、10μS； 0.02、0.05、0.1、0.2、0.5、1、2mS |
|
|
采樣字節 |
0.5、1、2、4、8、16、32Kb |
|
|
被測時間范圍 |
0.05μS－32S |
|
|
放大器帶寬 |
上邊帶截止頻率：直通、1MHz、100KHz、10KHz、1KH |
|
|
下邊帶截止頻率：直通、100Hz、1KHz、10KHz、100KHz |
||
|
放大器靈敏度 |
＜1μV /１個數字 |
|
|
放大器衰減倍數 |
雙組1、2、5、10、20、50、100、200衰減 |
|
|
放大器輸入阻抗 |
1KΩ |
|
|
觸 發 |
觸發類型：CH1、CH2、CH3、CH4、優先觸發、外觸發、微機觸發 |
|
|
觸發方式：正觸發、負觸發、正/負觸發、開路觸發、短路觸發 |
||
|
外觸發靈敏度 |
＜±0.2V |
|
|
壓電發射技術指標 |
射脈沖電壓 |
500V和1000V可選 |
|
發射脈寬 |
2至100μS連續可調 |
|
|
控制方式 |
計算機控制 |
|
|
計算機技術指標 |
顯 示 屏 |
10.4寸液晶顯示屏 |
|
操作方式 |
觸摸、鼠標 |
|
|
接 口 |
2個USB接口 |
|
|
電 源 |
內置12V可充電鋰電池，可外接12V大容量電池和220V交流電 |
