產品功能

  聲波參數是了解巖土體、混凝土等的力學參數，確定工區現場評價、檢查工作質量，確定地層特性、巖層物性、注漿效果的重要手段。

TGM-G301型 聲波測井儀 主要有如下功能：

  ● 配置一發雙收換能器可測試600米以內的單孔有水井

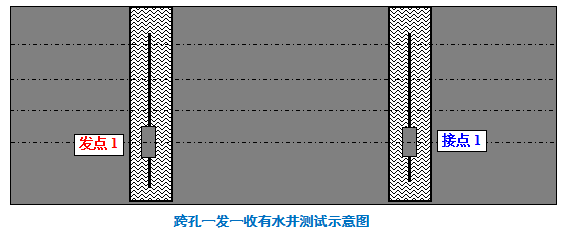

  ● 配置一發一收換能器可測試600米以內的跨孔有水井

產品原理

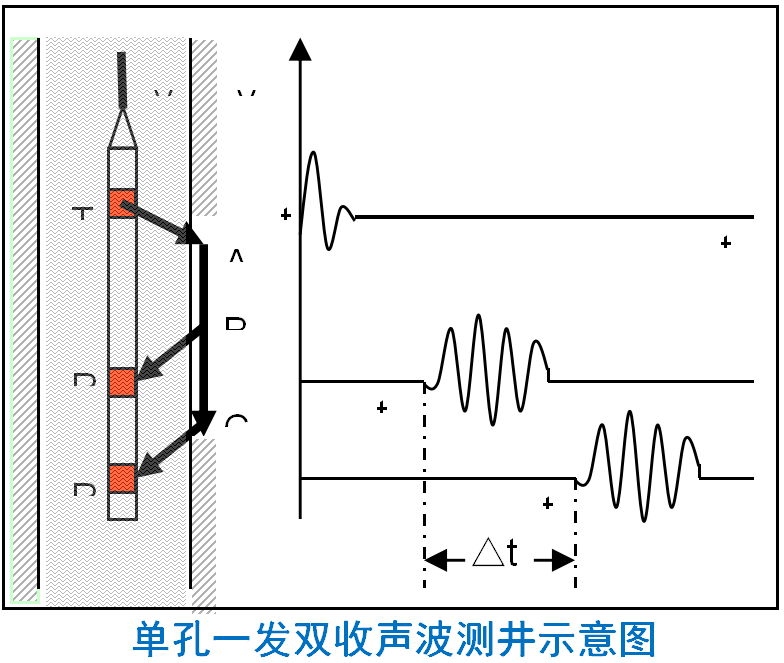

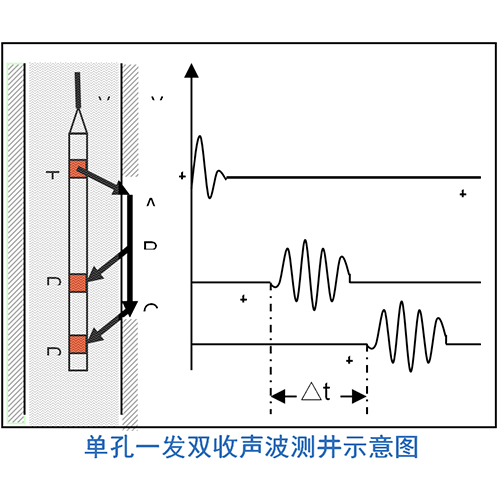

  單孔聲波測井配置的一發雙收探頭。由發射探頭發出的聲脈沖經泥漿傳到井壁，由于聲波在泥漿中的傳輸速度

V1小于在井壁巖層中的傳輸速度 V2，故當聲波射線按臨界角射至井壁時，將沿井壁滑行且產生折射波通過泥漿

傳到2個接收探頭。利用接收1和接收2接收到的初至折射波聲時差，即可計算出巖層中的速度。

產品特點

  1、配置了自主研發的抗干擾模塊，能量大、干擾小，深孔檢測環境仍可使信號穩定、首波清晰。

  2、晶體尺寸大，信號更強。
  3、井中款采用定制款 多芯整體測井專用信號線，線徑小體積更小，重量輕，便于攜帶。

  4、采用了CNC數控抗氧化外殼，制作更精密。
  5、設計了通用適配器，其它廠家的聲波儀不需要處理，可以直接配置使用。

產品獲得的專利

  本套系統獲得了如下專利：

  [1] 利用測井系統進行實時自動聲波檢測的測井方法，發明專利，專利號：ZL2016110959644

  [2] 一種井中發射聲波測井換能器及其檢測系統，實用新型專利，專利號：ZL2015204639724

  [3] 一種聲波測井換能器，實用新型專利，專利號：ZL2014206061822

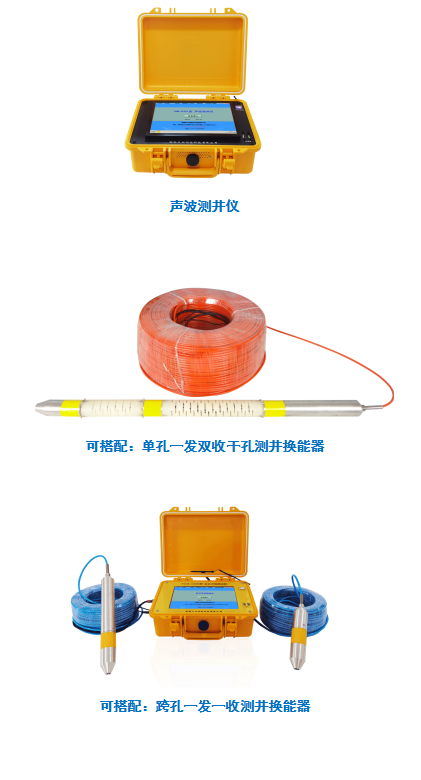

產品組成

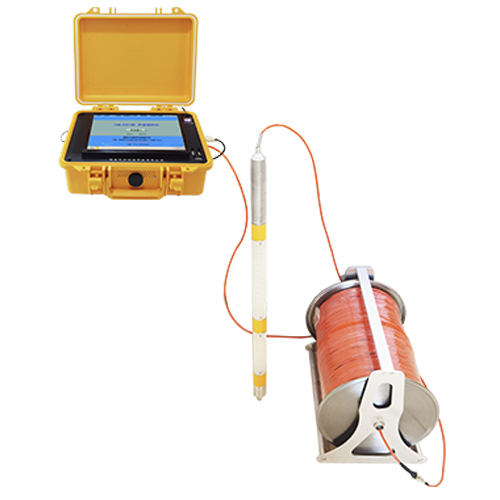

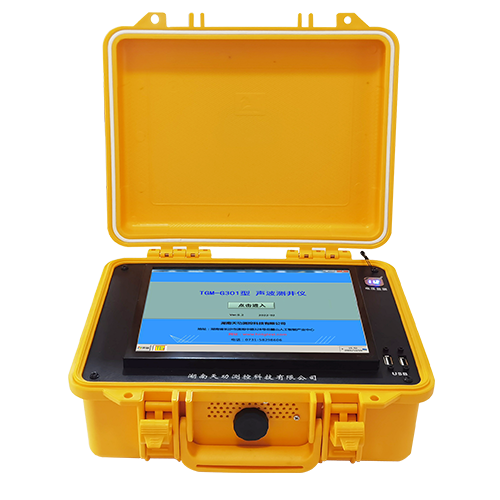

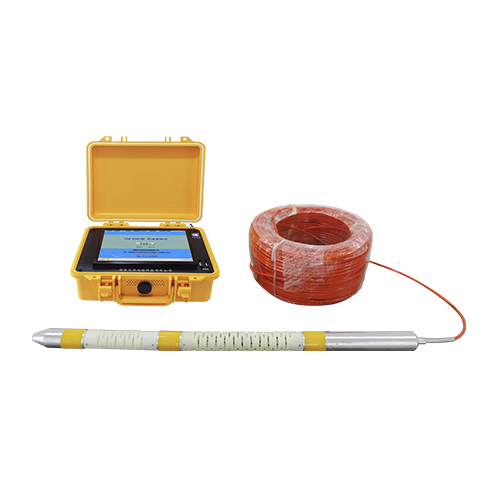

整套儀器包含聲波測井儀及測井換能器。

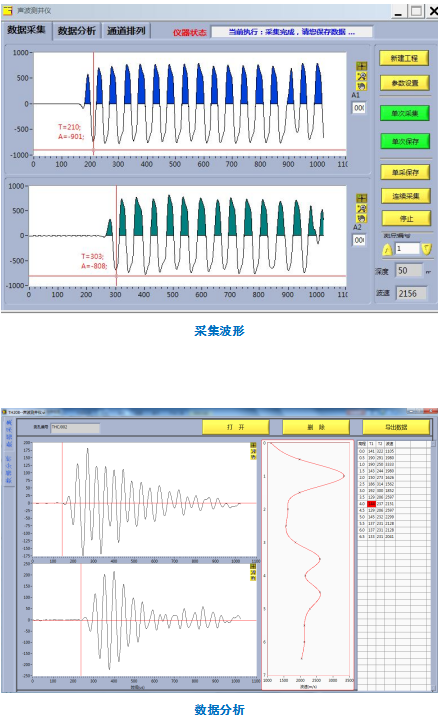

軟件界面

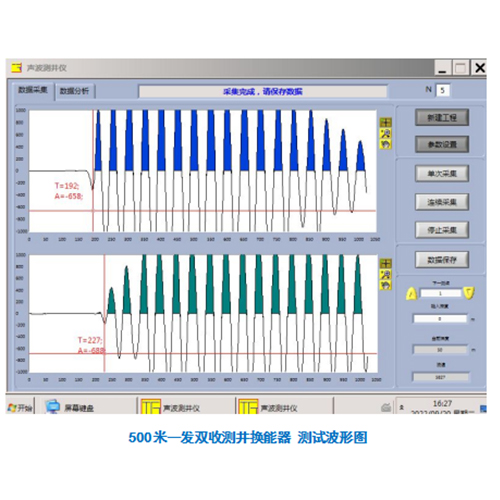

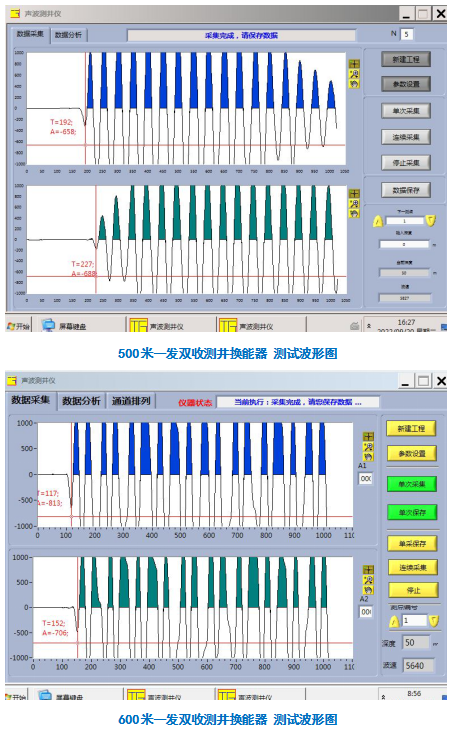

附：500米和600米一發雙收測井換能器 不銹鋼管中的測試波形圖

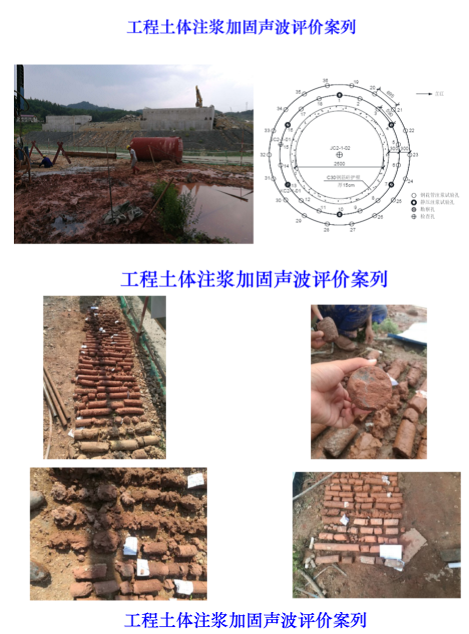

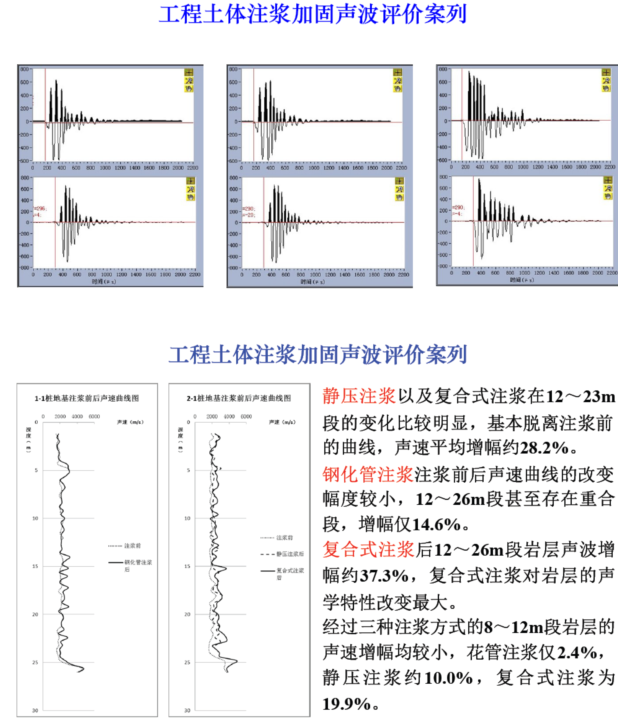

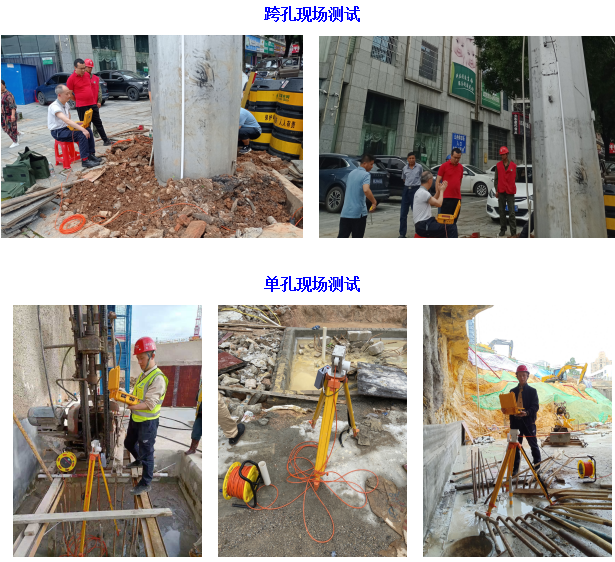

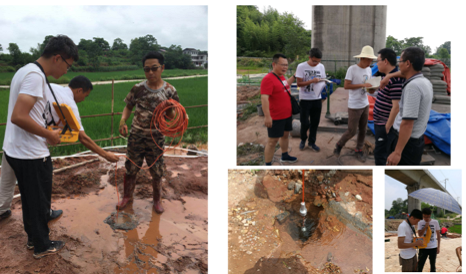

應用實例

 儀器外尺寸：323×275×135 mm
