?? 產品用途
聲波參數是了解巖土體、混凝土等的力學參數，確定工區現場評價、檢查工作質量，確定地層特性、巖層物性、注漿效果的重要手段。本產品主要有如下功能：
1、配置干孔測井換能器可在礦洞、隧道等環境下檢測巖體干孔，適用50米以內的向上無水井；600米以內向下、水平無水井的聲波參數。
2、配置水孔測井換能器 可進行深孔環境的有水孔測試，已實測600米。
3、配置各類壓電換能器可測試進行巖樣巖芯或其他非金屬材質的聲學參數評價。
?? 產品特點
1、干孔換能器配備了智能注水系統，智能注水回水，操作便捷。
2、干孔換能器采用膠囊式注水耦合，膠囊中的水可循環使用，減輕井下作業強度。
3、探頭配置了自主研發的抗干擾模塊，能量大、干擾小，信號穩定、首波清晰。
4、探頭配置了多芯整體測井專用信號線，線徑小體積更小，重量輕，便于攜帶。
5、儀器集成度高，波形重復性好，讀取精度高，陶瓷壓電材料經久耐用。
6、采用了CNC數控抗氧化外殼，細節更精密。

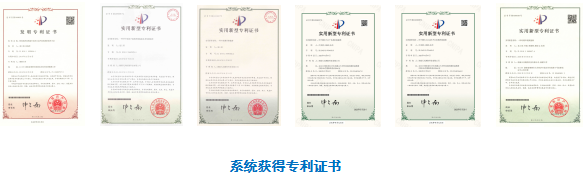

?? 產品專利
1、利用測井系統進行實時自動聲波檢測的測井方法，發明專利，專利號：ZL20161 1095964
2、一種井中發射聲波測井換能器及其檢測系統，實用新型專利，專利號：ZL20152 0463972
3、一種聲波測井換能器，實用新型專利，專利號：ZL201420606182
4、一種帶注水系統的干孔測井換能器及測井方法，發明專利，申請號：2023103660341
5、一種干孔測井換能器，發明專利，申請號：2023103662173
6、用于測向上孔或水平孔的測井換能器，實用新型專利，專利號：ZL2023207544595
7、用于測向下孔干孔測井換能器，實用新型專利，專利號：ZL2023207540325
8、一種對測聲波換能器，實用新型專利，專利號：ZL2018210624274

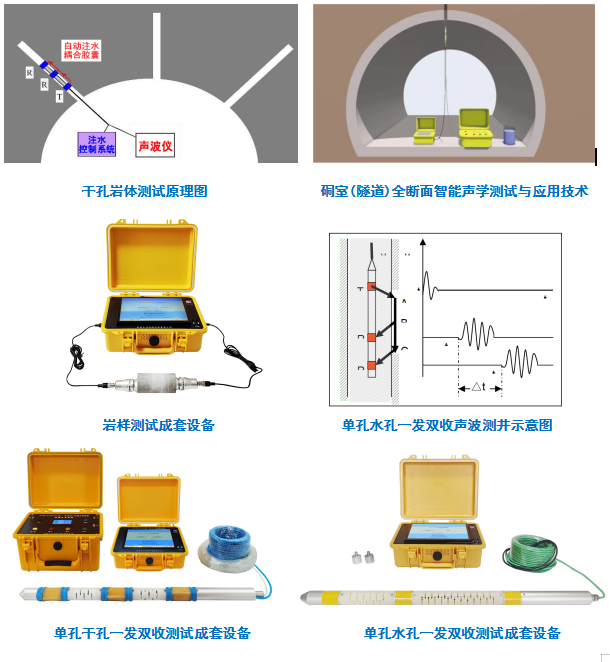

?? 產品組成
????????? 產品實測波形

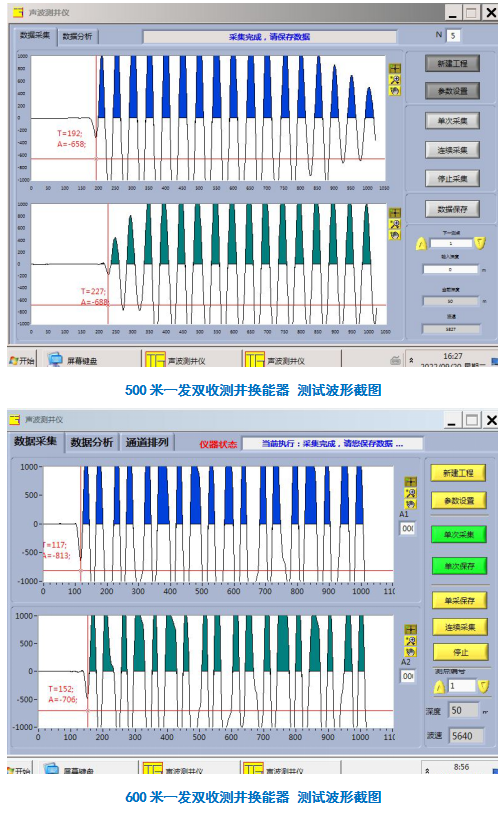

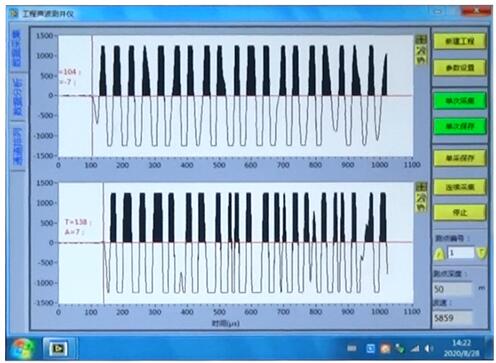

500米和600米一發雙收測井換能器 不銹鋼管中的實測波形圖

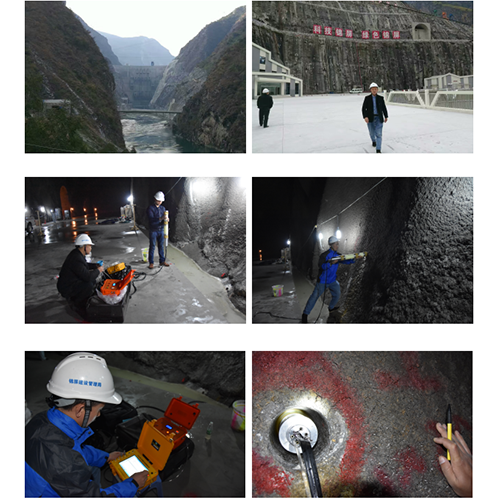

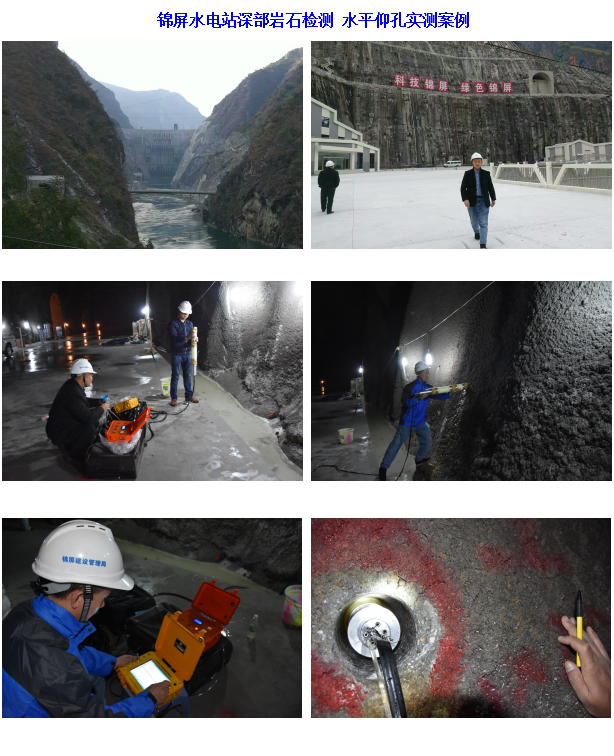

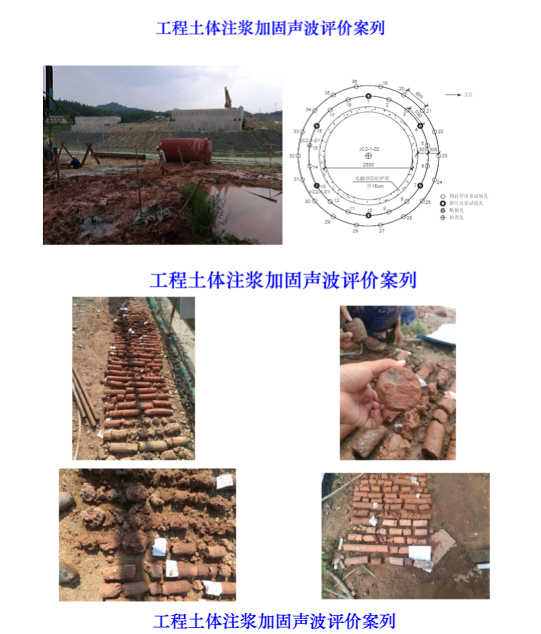

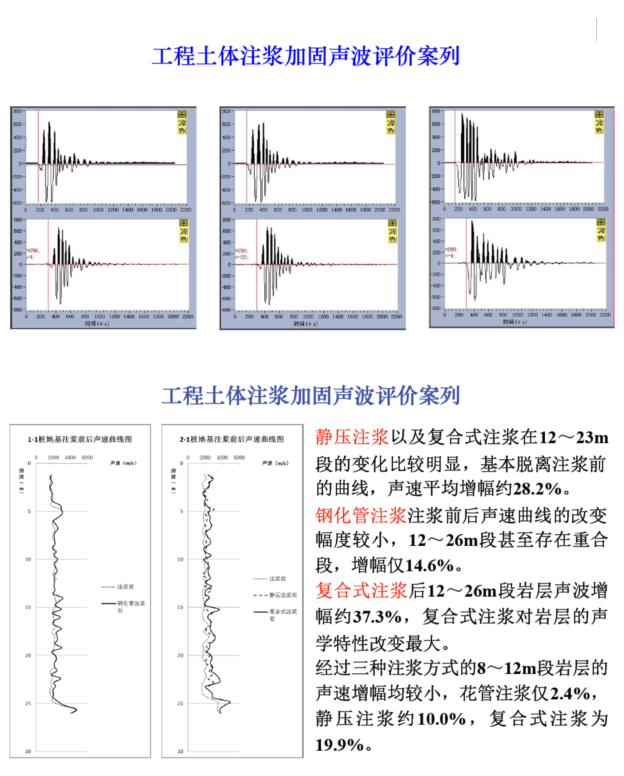

????????? 典型案例
儀器外尺寸：323×275×135 mm
|
數據采集技術指標 |
聲 道 數 |
2聲道 |
|
采 樣 率 |
20 MHz |
|
|
采樣間隔 |
0.05、0.1、0.2、0.5、1、2、5、10μS； 0.02、0.05、0.1、0.2、0.5、1、2、4mS |
|
|
采樣字節 |
0.5、1、2、4、8、16、32Kb |
|
|
放大器靈敏度 |
＜1μV /１個數字 |
|
|
放大器衰減倍數 |
10、20、50、100、200、500、1000衰減 |
|
|
放大器輸入阻抗 |
1KΩ |
|
|
觸 發 |
觸發類型：微機觸發 |
|
|
觸發方式：微機 |
||
|
硬件濾波帶寬 |
低頻率：直通、0.1KHz、1KHz、10KHz、100KHz |
|
|
高頻率：直通、1KHz、10KHz、100KHz、1000KHz、10MHz |
||
|
軟件濾波帶寬 |
低頻率：10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1KHz、2KHz、5KHz |
|
|
高頻率：20Hz、50Hz、100Hz、200Hz、500Hz、1KHz、2KHz、5KHz、10KHz、20KHz、50KHz |
||
|
壓電發射技術指標 |
發射脈沖電壓 |
500，1000V可選 |
|
發射能量 |
1至50可調 |
|
|
控制方式 |
計算機控制 |
|
|
計算機技術指標 |
顯 示 屏 |
10.4寸液晶顯示屏 |
|
操作方式 |
觸摸、鼠標 |
|
|
接 口 |
2個USB接口 |
|
|
電 源 |
內置12V可充電鋰電池，可外接12V大容量電池和220V交流電 |

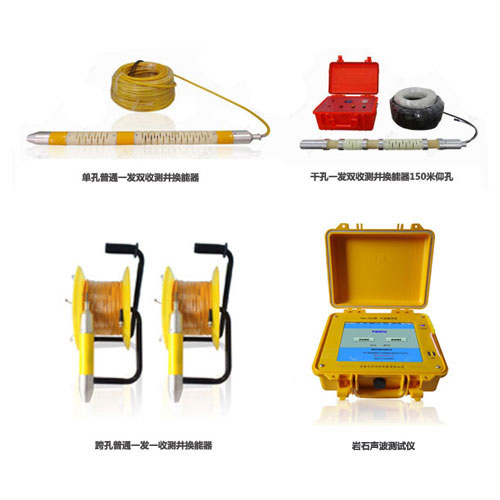

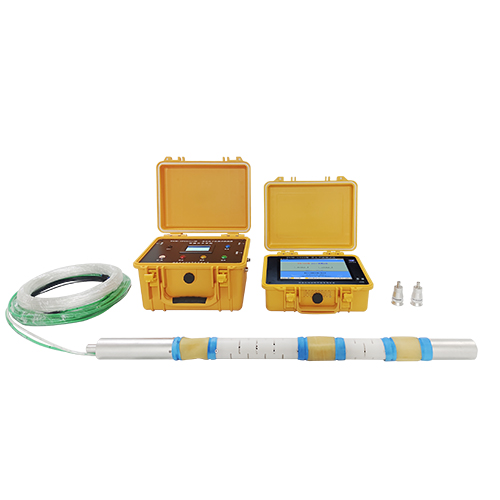

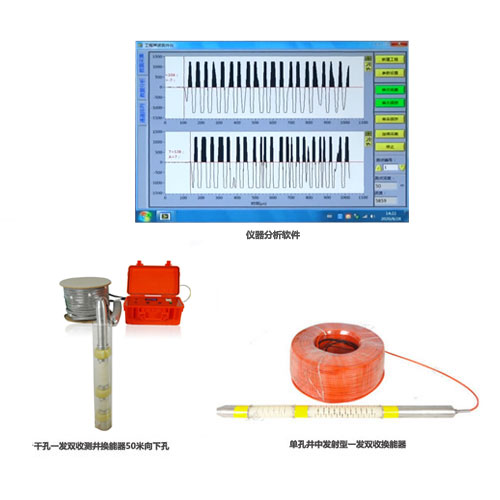

TGM-G303型巖石聲波測試儀：包括聲波測井儀主機、儀器分析軟件，可搭配單孔普通一發雙收測井換能器、跨孔普通一發一收測井換能器、單孔井中發射型一發雙收換能器、干孔一發雙收測井換能器150米仰孔、干孔一發雙收測井換能器50米向下孔等設備，用戶可根據實測需求搭配所需的測井換能器。

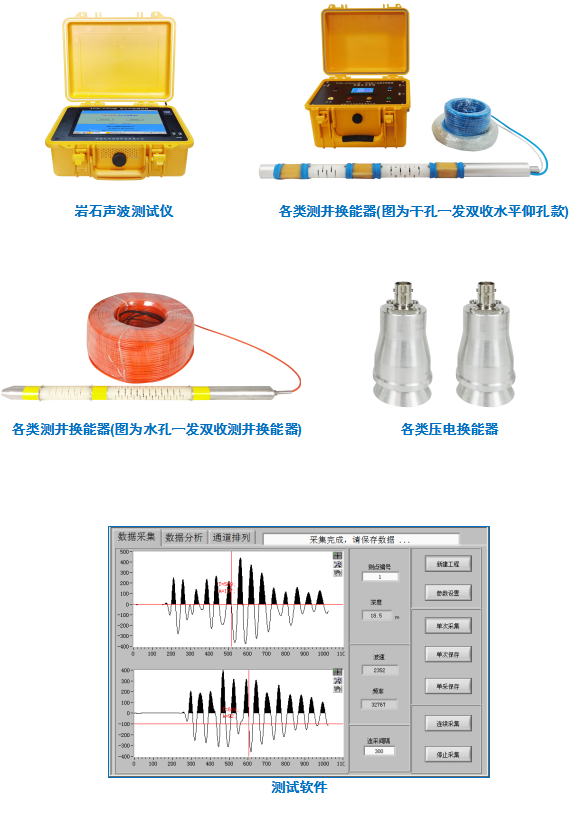

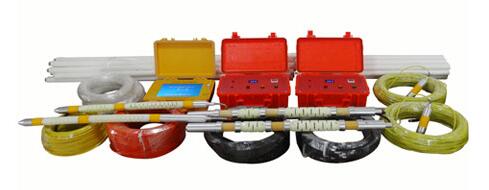

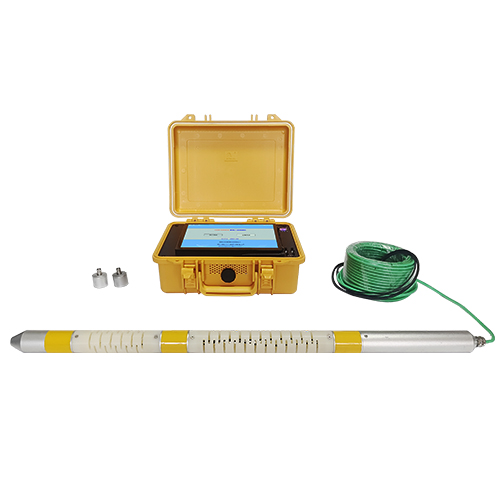

TGM-G303型巖石聲波測試儀及換能器整套設備

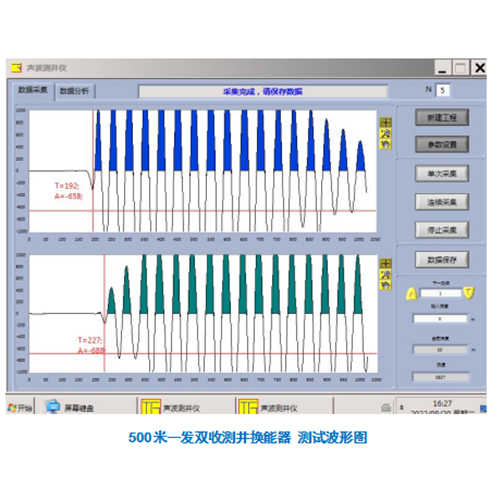

500米井中鋼管測試實測波形圖，首波清晰，信號穩定
