產品功能
TGM-G304型 井間聲波測試儀可用于巖石、混凝土或其它大尺度非金屬結構物的聲波CT檢測，評價其內部密實度、內部強度、內部缺陷等指標參數。
儀器既可以用于工程結構施工質量的無損評價，也可用于工程結構加固（如注漿加固）效果無損評價。配置井間四發四收換能器及聲波參數測試儀可測試得到局部精細聲波參數。
檢測原理
聲波CT的理論基礎是Radon變換：如果某函數（聲波參數）具備：
(1)在某一感興趣區域內（檢測區域內）是有限的。
(2) 在該感興趣區域之外為零（檢測區域外）， 如果其沿任意穿過該區域的直線路徑（聲波傳播路徑）的線積分集是已知的（CT儀器測試出），那么該區域的函數值（CT反演出局部波速）是唯一確定的。
由于聲波參數與結構材料的密度、彈性參數等參數相關，因此根據結構內部聲波參數（速度）分布可以評價其內部密實度、強度、缺陷等，從而評價工程質量與安全。

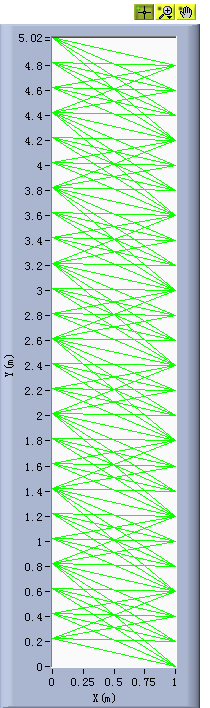

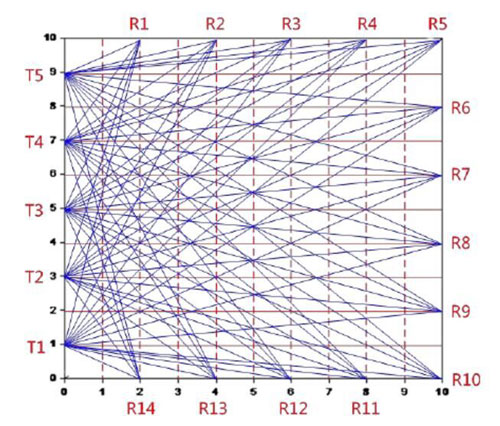

井間聲波CT原理圖
產品特點：
1、TGM-G304型井間聲波CT儀采用獨立采樣通道，每道獨立采樣頻率最高達20MHz；可方便的進行一發多收或傳感器陣列測試，
不僅工作效率高、而且聲波初至時間讀取精度高。
2、TGM-G304型井間聲波CT儀在實現多功能聲波參數測試的同時，儀器集成度高：不僅可進行縱波、橫波聲波測試，而且可
對試樣在壓力條件下進行聲波參數測試。具有1000V和500V壓電發射，具有與稀土超磁致伸縮換能器的同步接口。
3、TGM-G304型井間聲波CT儀軟件功能完善：具備多種波形顯示與分析，頻譜分析、時-頻分析、小波變換等功能。
產品組成

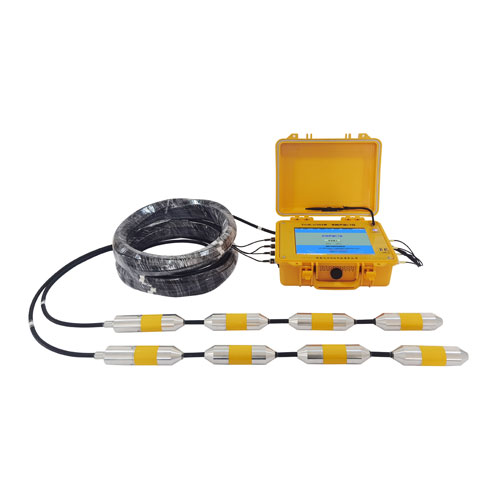

井間聲波CT儀器主機 四發四收測井換能器

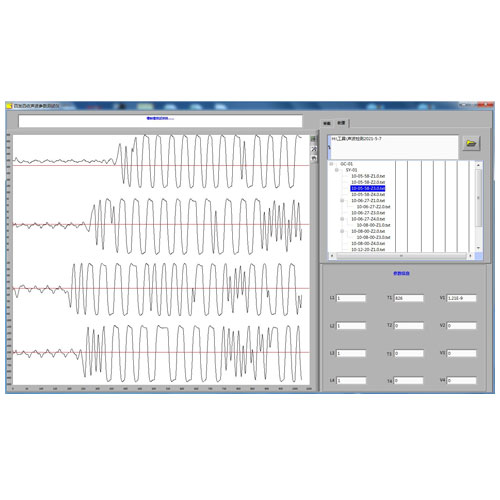

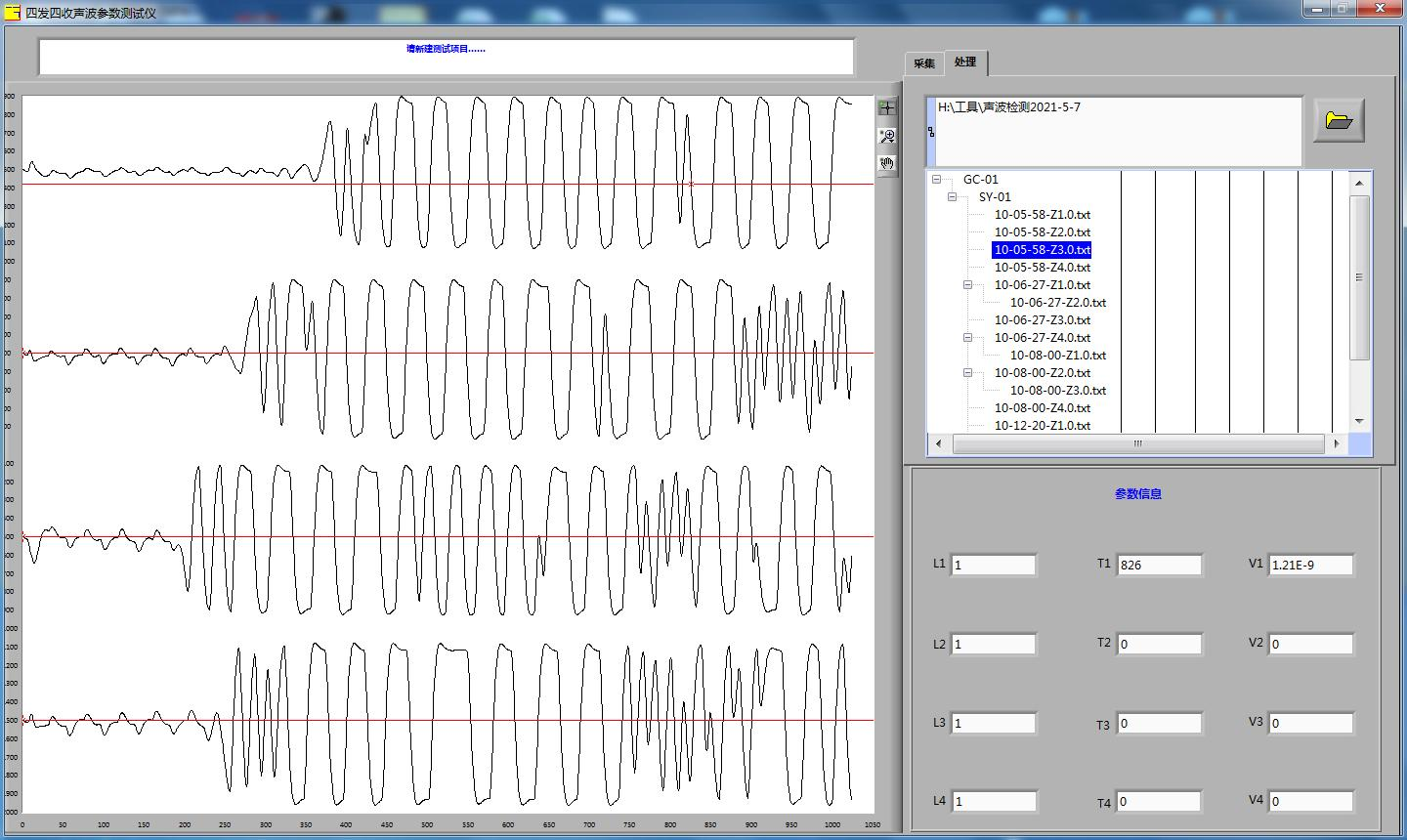

測試軟件界面
產品專利
[1] 利用測井系統進行實時自動聲波檢測的測井方法，發明專利，專利號：ZL2016110959644
[2] 一種井中發射聲波測井換能器及其檢測系統，實用新型專利，專利號：ZL2015204639724
[3] 一種聲波測井換能器，實用新型專利，專利號：ZL2014206061822
[4] 用于測向上孔或水平孔的測井換能器，實用新型專利，專利號：ZL2023207544595
[5] 用于測向下孔干孔測井換能器，實用新型專利，專利號：ZL2023207540325

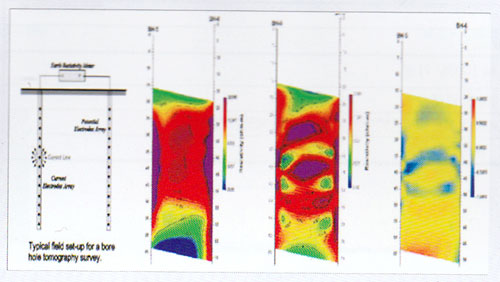

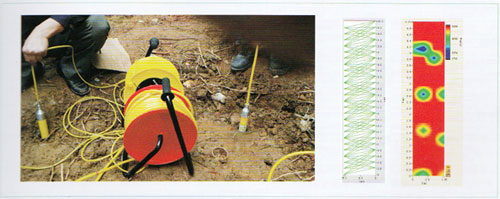

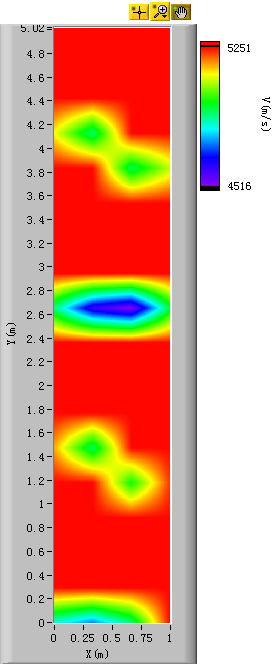

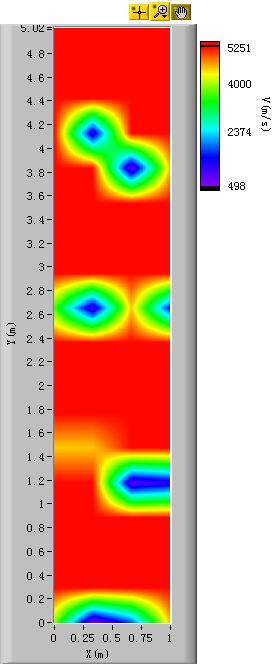

井間聲波CT典型案例結果
|
數據采集技術指標 |
聲 道 數 |
4發射4接收 |
|
采 樣 率 |
20MHz |
|
|
采樣間隔 |
0.05、0.1、0.2、0.5、1、2、5、10μS； 0.02、0.05、0.1、0.2、0.5、1、2mS |
|
|
采樣字節 |
0.5、1、2、4、8、16、32Kb |
|
|
被測時間范圍 |
0.05μS－32S |
|
|
放大器帶寬 |
上邊帶截止頻率：直通、1MHz、100KHz、10KHz、1KH |
|
|
下邊帶截止頻率：直通、100Hz、1KHz、10KHz、100KHz |
||
|
放大器靈敏度 |
＜1μV /１個數字 |
|
|
放大器衰減倍數 |
雙組1、2、5、10、20、50、100、200衰減 |
|
|
放大器輸入阻抗 |
1KΩ |
|
|
觸 發 |
觸發類型：CH1、CH2、CH3、CH4 |
|
|
觸發方式：正觸發、負觸發、正/負觸發 |
||
|
外觸發靈敏度 |
＜±0.2V |
|
|
控制方式 |
計算機控制 |
|
|
計算機技術指標 |
顯 示 屏 |
10.4寸液晶顯示屏 |
|
操作方式 |
觸摸 |
|
|
接 口 |
2個USB接口 |
|
|
電 源 |
內置12V可充電鋰電池，可外接12V大容量電池和220V交流電 |
|
TGM-G304型井間聲波CT儀（原名：TH304型井間聲波CT儀）：包括井間聲波CT儀、儀器分析軟件，可搭配TGM-RGM型一發一收普通測井換能器（跨孔）、TGM-RGM型稀土超磁致伸縮測井換能器、TGM-4S型測井換能器。

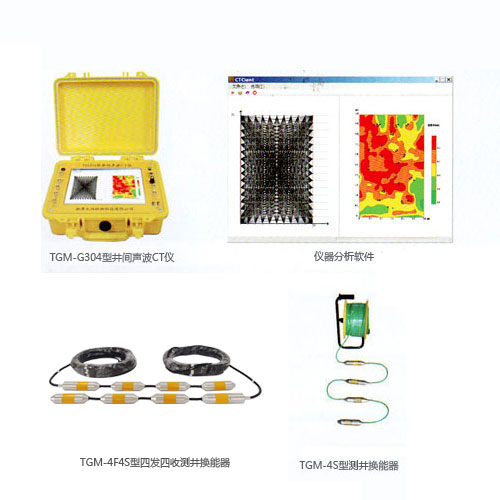

井間聲波CT儀構成圖
采用4F4S模式的井間聲波CT儀構成圖

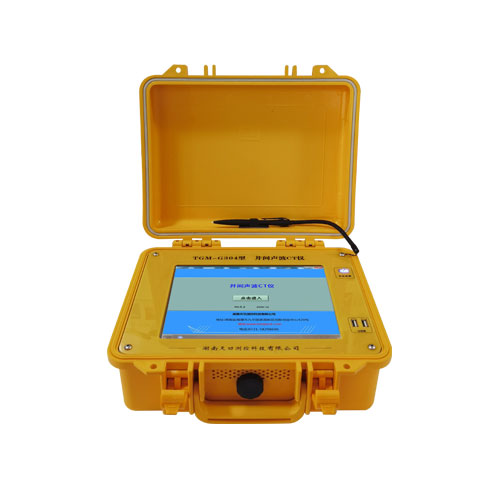

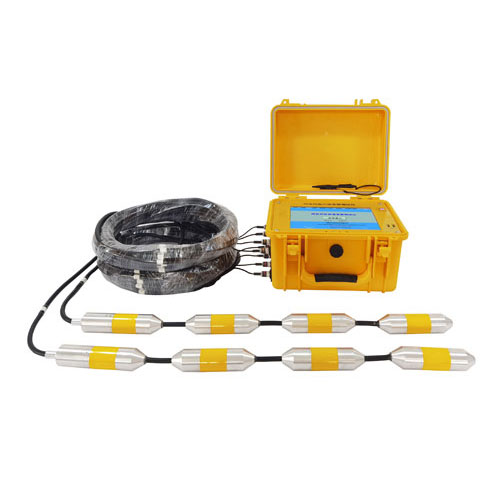

TGM-G304型井間聲波CT儀主機
TGM-4F4S型四發四收測井換能器

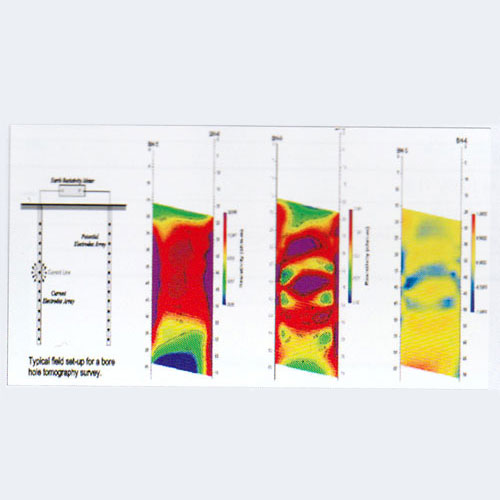

典型應用：
