儀器功能：

       橋梁混凝土內部密實度、強度及完整性評價。TGM-B408型橋梁聲波CT儀可用于交通、水利等行業，如大型橋梁、大壩等的施工質量評價及病害診斷。CT功能提供具有色彩定量標識的實體結構尺寸的強度分布圖，能夠定量、直觀地反映檢測對象內部的強度和缺陷。

       儀器特點：

      1、TGM-B408型橋梁聲波CT儀基于WINDOWS系統環境下開發，由計算機控制參數地設置、數據地采集；可用觸摸屏操作、鼠標操作，適用于室內室外工作環境。

      2、TGM-B408型橋梁聲波CT儀硬件完全集成于專用工程儀器箱內，特別是稀土超磁激勵電路模塊與采集系統的集成，實現了多模式聲波發射與儀器便攜化的統一。

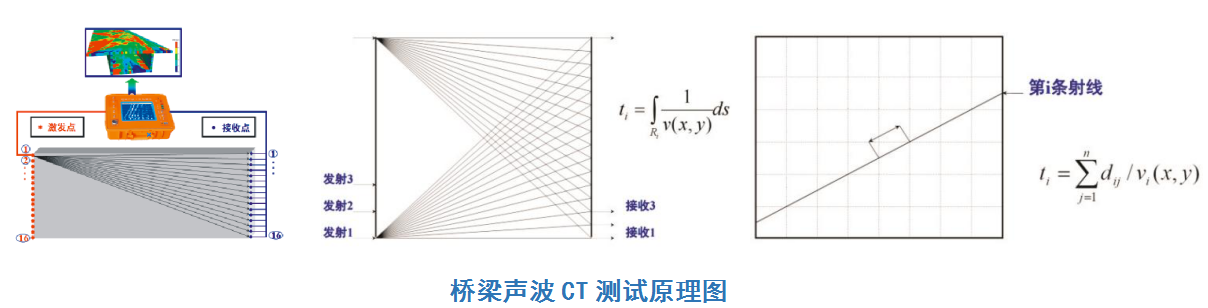

工作原理

      3、TGM-B408型橋梁聲波CT儀具有16個獨立通道，每道獨立采樣頻率最高達20MHz，可進行一發多收或傳感器陣列測試，工作效率高、聲波初至?xí)r間讀取精度高。

TGM-B408型橋梁CT儀進行一發多收或傳感器陣列測試

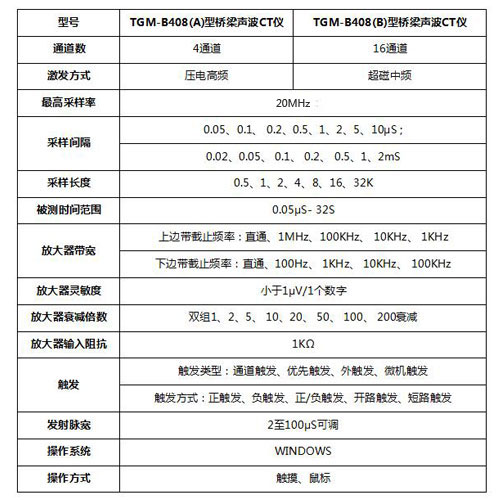

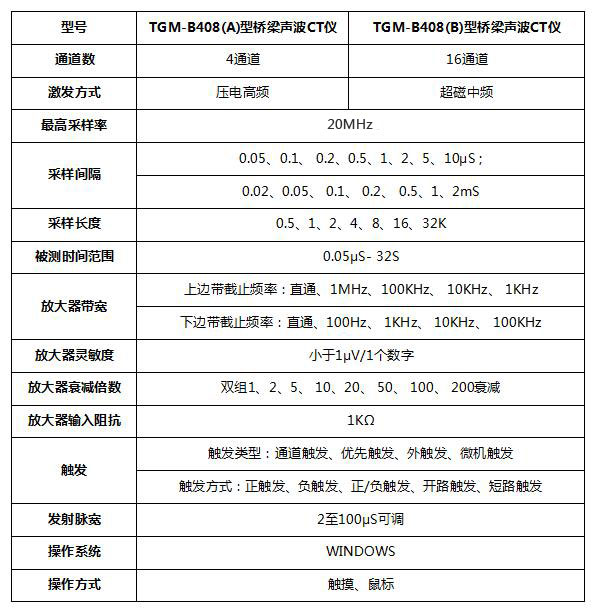

TGM-B408型橋梁聲波CT儀技術參數

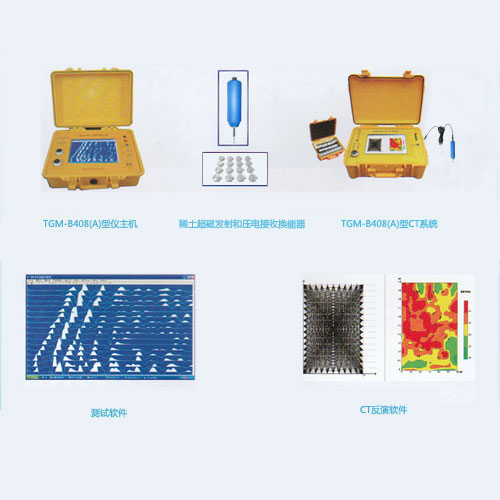

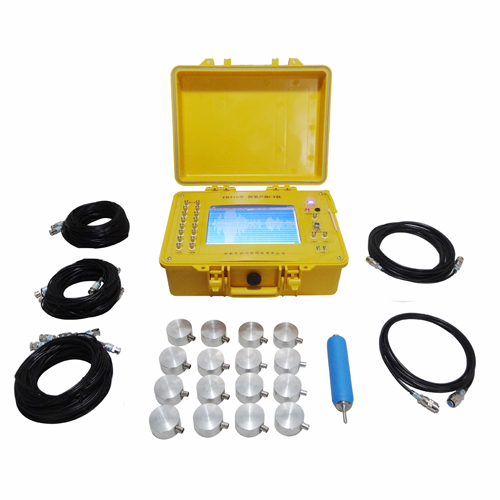

       TGM-B408型橋梁聲波CT儀（原名：TH416型橋梁聲波CT儀）：包括聲波儀主機、聲波儀測試軟件，可搭配稀土超磁發射和壓電接收換能器。

       典型應用：

       典型應用一：

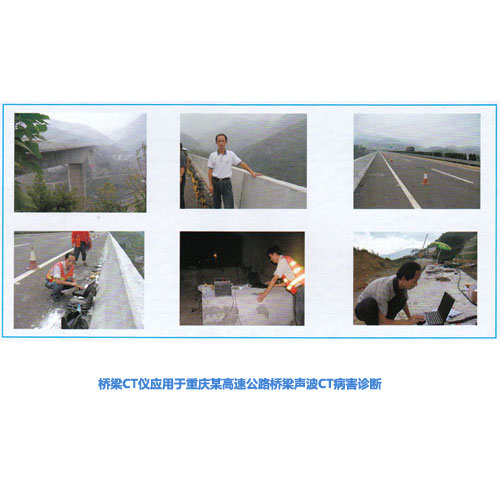

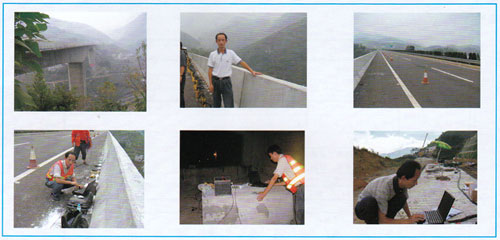

       重慶某高速公路橋梁聲波CT病害診斷——測試現場

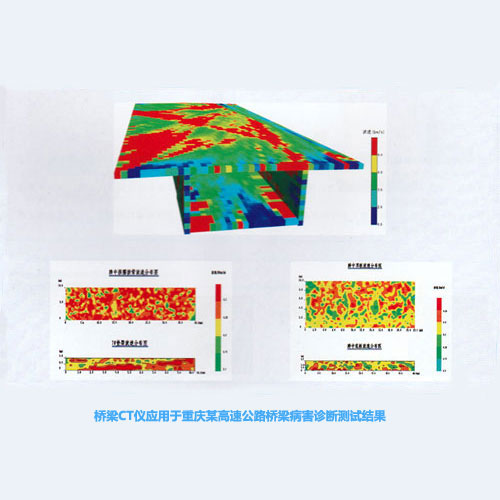

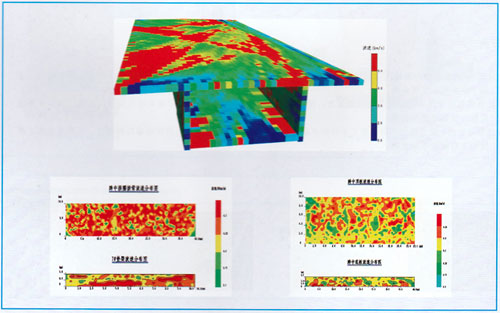

典型測試結果

       典型應用二：

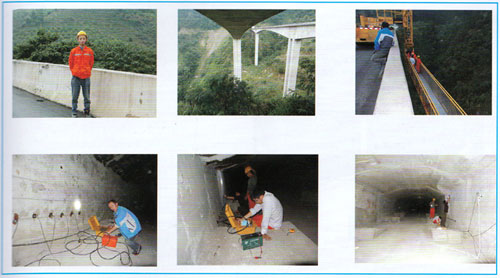

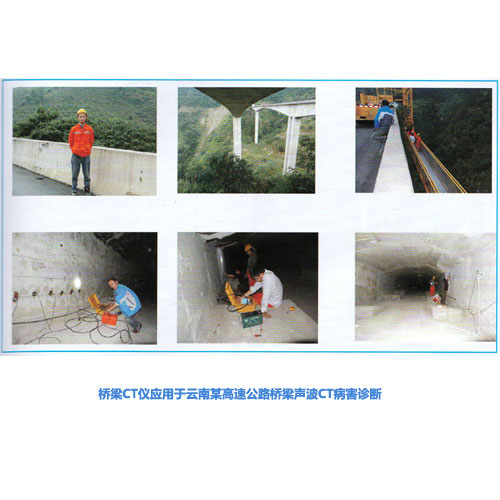

       云南某高速公路橋梁聲波CT病害診斷——測試現場

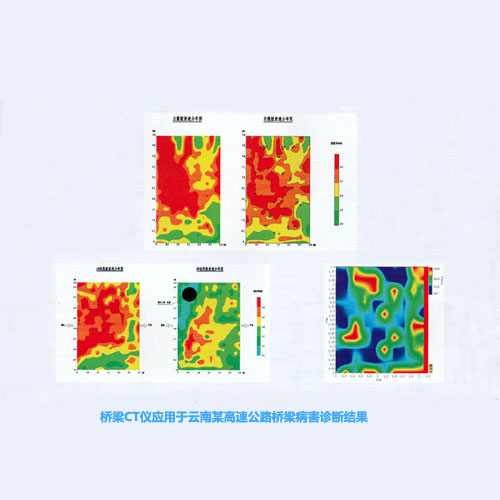

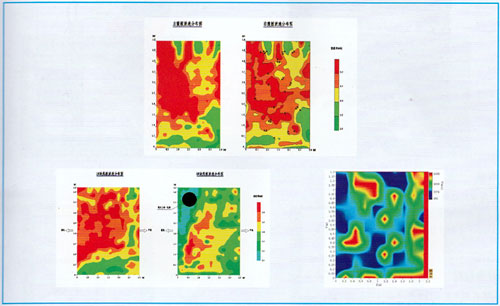

       典型測試結果
