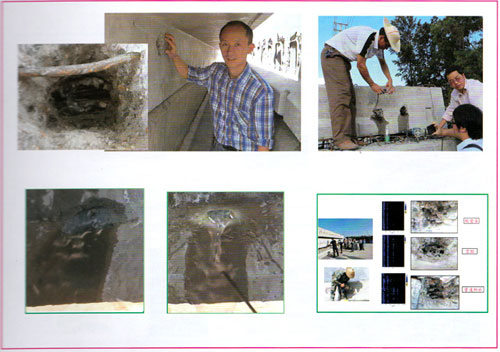

預應力管道注漿不密實問題被交通運輸部列為公路橋梁建設中30項通病之一，典型的圖片如下所示：

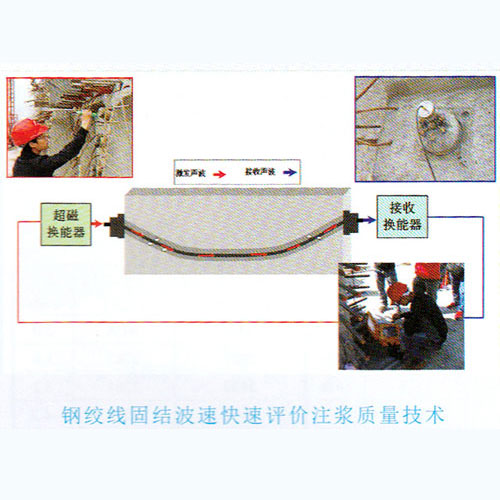

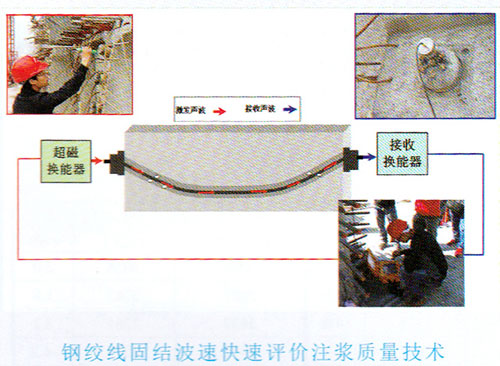

       TGM-B402型橋梁管道注漿密實度無損檢測儀（原名：TH402型管道注漿密實度檢測儀）采用了湖南天功測控提出的適合工程應用的無損檢測技術：1、鋼絞線固結波速快速評價注漿質量技術；2、梁板側面聲波散射掃描注漿缺陷精確定位技術。其測試方法如下圖所示：

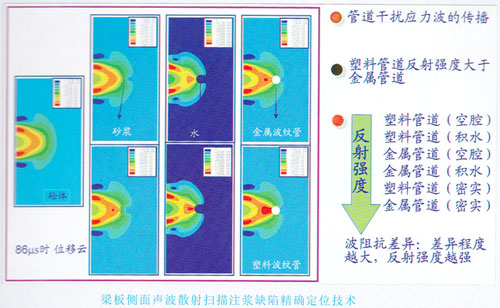

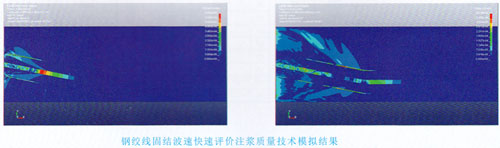

       鋼絞線固結波速快速評價注漿質量技術和梁板側面聲波散射掃描注漿缺陷精確定位技術的有限元模擬結果如下圖所示：

       儀器用途：

        TGM-B402型橋梁管道注漿密實度無損檢測儀（原名：TH402型管道注漿密實度檢測儀）用于波紋管注漿質量無損評價： (1) 整體注漿質量評價 (2)注漿不密實位置確定

        儀器特點：

         1、無線傳輸、便攜輕巧。
         2、檢測效率高，適用于遠距離透射法的檢測。
         3、精準度高，定位不密實點。
         4、同步精度高，同步時間精度達納秒級。
         5、軟件功能齊全，集成性高。

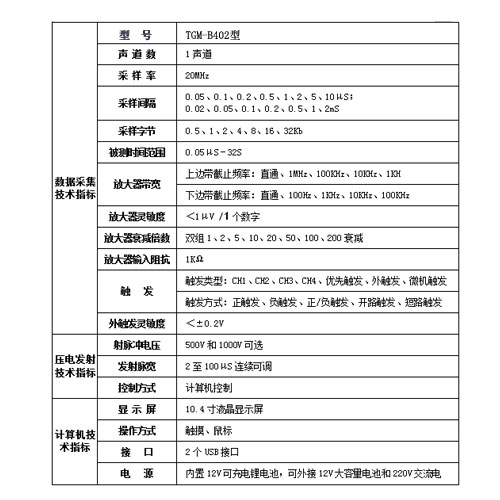

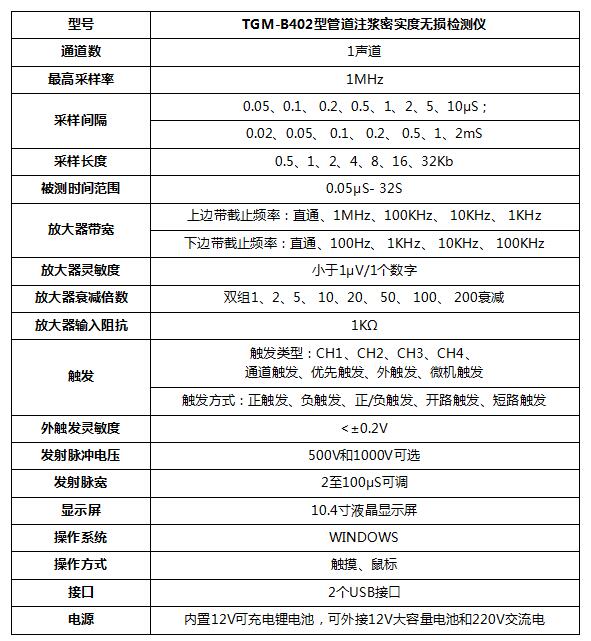

TGM-B402型管道注漿密實度無損檢測儀技術參數：

       TGM-B402型管道注漿密實度無損檢測儀（原名：TH402型管道注漿密實度檢測儀）：包括管道注漿密實度無損檢測儀主機、測試軟件，可搭配固結波速測試發射換能器、側面掃描發射接收換能器、固結波速測試接收換能器。

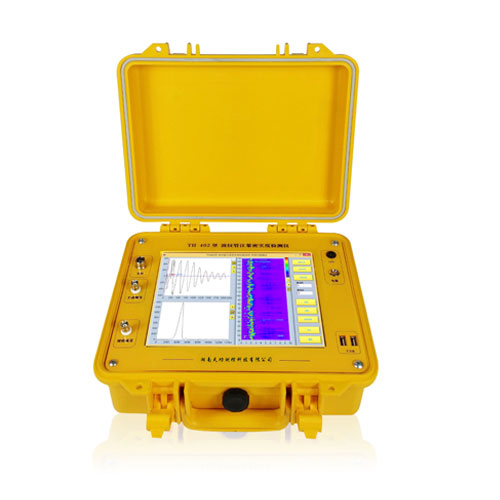

儀器主機

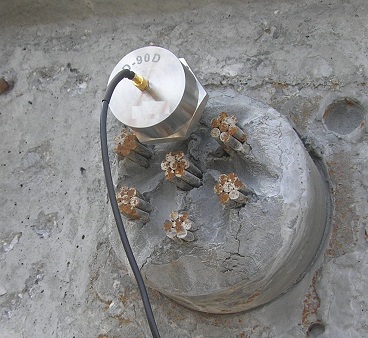

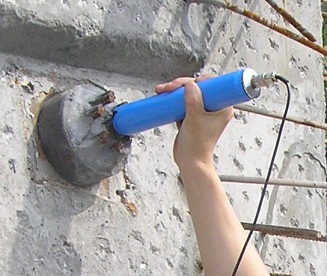

固結波速測試發射換能器

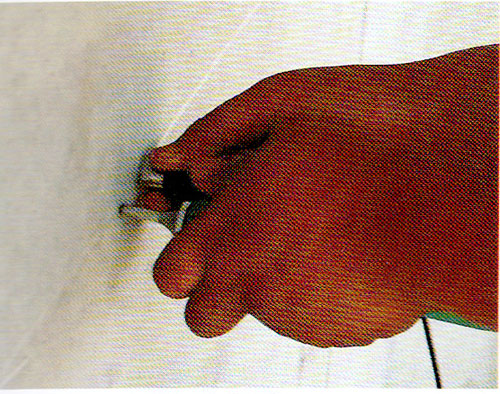

側面掃描發射接收換能器

固結波速測試接收換能器

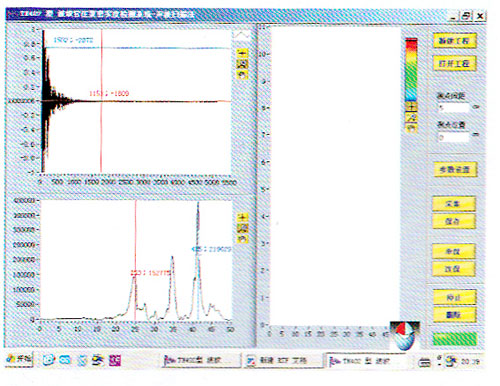

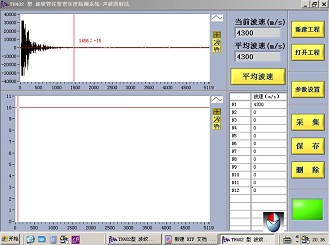

固結波速測試軟件界面

側面掃描測試軟件界面

       工程案例：

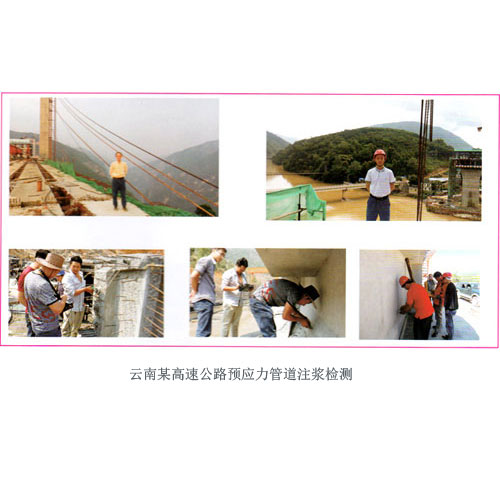

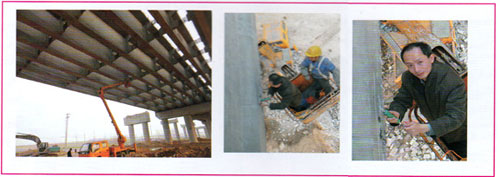

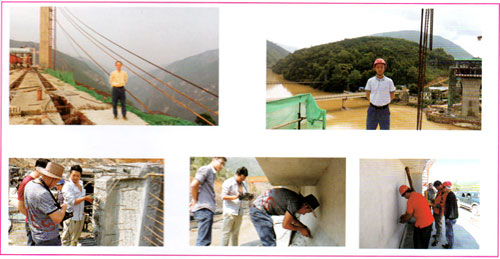

（一）云南某高速公路預應力管道注漿檢測

（二）河南某高速公路預應力管道注漿檢測

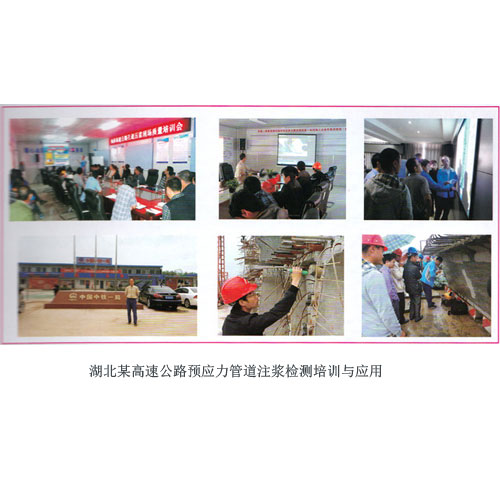

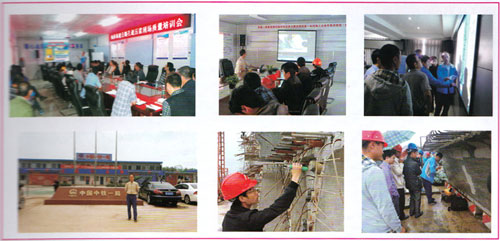

（三）湖北某高速公路預應力管道注漿檢測培訓與應用

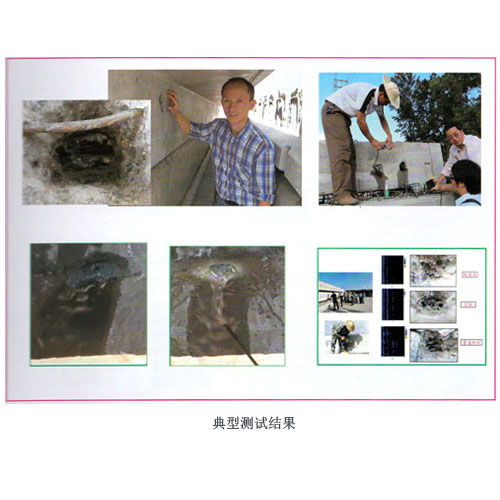

典型測試結果
