一、錨下預應力檢測原理

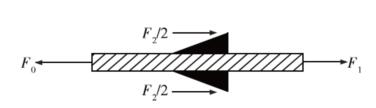

        錨下預應力檢測原理為反拉法檢測原理，是通過對未進行管道灌漿的預應力鋼絞線進行二次張拉來確定鋼絞線的錨下有效預應力值。鋼絞線張拉后，夾片夾持鋼絞線，取夾片與鋼絞線的一段進行受力分析，如下圖所示。

        夾片夾持鋼絞線，錨具固定夾片，夾片承受錨具傳遞的水平方向的力F₂，夾片與鋼絞線的受力平衡關系式為：

        F_０＝F₁＋F₂

        式中F0為鋼絞線的錨下有效預應力；F₁為千斤頂施加的反向張拉力；F₂為錨具對夾片的水平反力。反拉法檢測錨下有效預應力的曲線如下圖所示。

        當反向拉力F₁持續增加至與鋼絞線的錨下預應力F0相等時，內外鋼絞線同時受力。力－位移曲線的斜率發生突變，如圖2中AB段。此時，拐點A所對應的反拉荷載即為鋼絞線的錨下有效預應力值。

        二、TGM-B406型錨下預應力檢測儀功能

        TGM-B406型錨下預應力檢測儀適用于預應力梁板施工的有效預應力的檢測， 產品主要功能如下：

        1、有效預應力偏差的檢測；

        2、同束不均勻度的檢測；

        3、同斷面不均勻度的檢測；

        4、張拉機具控載精度的校驗；

        三、TGM-B406型錨下預應力檢測儀優點

        軟件優點：

        智能化識別控制

        1、智能識別有效預應力峰值拐點；
        2、系統可智能判斷識別力值；
        3、系統可智能識別進行補張；
        4、峰值拐點出現后可選擇繼續補張至預設設計值；

        5、 力值測量重復性為：0.4%、力值示值誤差為：+0.8%、內插誤差值為：+0.4%，遠低于標準要求的2%，精度遠遠高于湖南省計量研究院檢測標準 ；

        自動化高效檢測

        6、智能自動加壓，自動曲線拐點判斷；

        7、全自動智能張拉、卸載；
        8、軟件智能化程度高，反張拉平衡自動停止、自動確定錨下有效應力；
        9、自動智能識別及峰值拐點判斷，避免手動張拉導致數值誤差；
        10、全無線控制，具有便捷高效的檢測模式；
        11、采用0.5%的高精度壓力傳感器，具有高精確的測試結果；
        12、可隨時設定張拉目標以及張拉警戒值（過載）；
        13、可直接采用千斤頂油泵進行試驗；

        數據分析準確透明

        14、支持后期分析以及溯源；
        15、支持數據上傳；
        16、支持云平臺查看數據；

        硬件優點：

        1、專業裝配，市場性價比高。
        2、油壓輸出率高，加壓大加速快。
        3、外觀小巧、輕便，便于攜帶。
        4、主機重量輕，尺寸小，集成度高；
        5、采用前卡式千斤頂，張拉力度大，張拉行程遠。
        6、采用平板三防電腦，防水防塵抗摔，適用于惡劣環境情況下進行工程檢測。

         四、TGM-B406型錨下預應力檢測儀技術參數

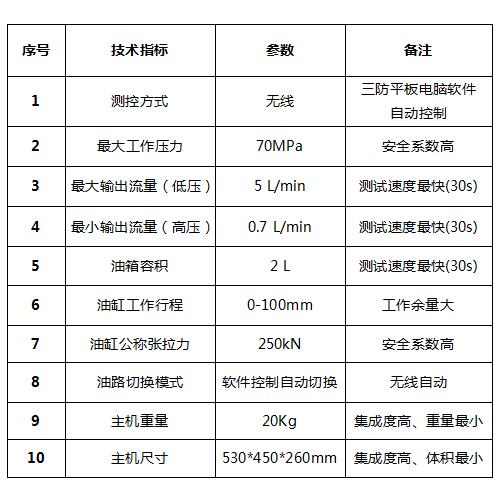

         1、TGM-B406型錨下預應力檢測儀的主要技術參數

         2、各組成部分詳細參數

         主控系統——平板電腦

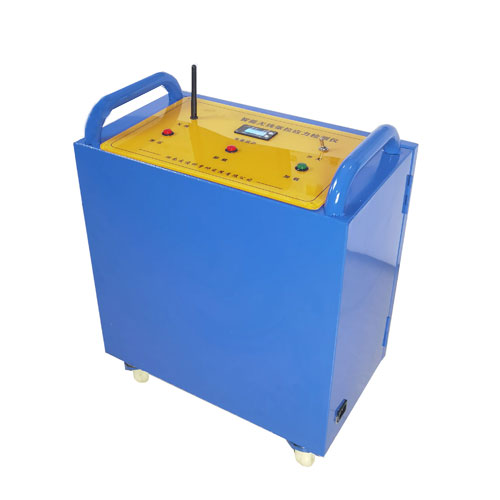

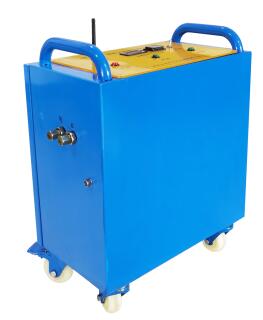

        液壓系統——便攜式數控油泵

重量：20kg 尺寸：530*450*260mm 最大流量：0.5L/min 最大工作壓力：70MPa

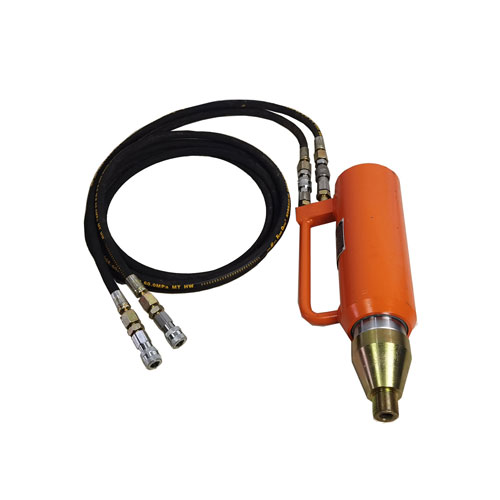

         前卡式千斤頂

公稱張拉力：250KN 公稱油壓：53MPa 穿心孔徑：Φ19mm 張拉行程：200mm 張拉活塞面積：4.77x10-2m2 回程活塞面積：1.335x10-2m2

         油壓傳感器（固定于數控油泵外）

量程：0~80MPa 精度：0.5%FS 電源：24VDC 輸出：0-5V

         電源系統

容量：43000mAh 輸出電壓：18V 充電電壓：21V 輸出電流：30A

         鋰電池充電器

         五、TGM-B406型錨下預應力檢測儀組成

        1、平板電腦+測控軟件：通過無線通訊實時控制程控液壓泵，并記錄測試過程；

        2、測控電路：無線控制液壓泵及無線應力測試電路；

        3、無線數控液壓泵；

        4、專用千斤頂；

        5、油壓傳感器。

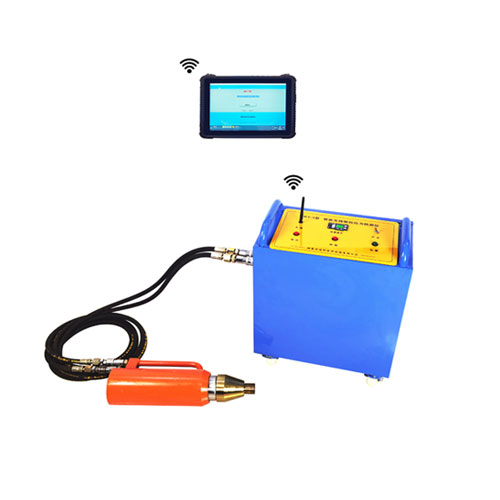

       產品實物照片如下圖所示。

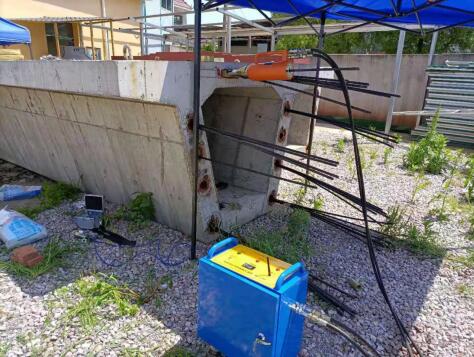

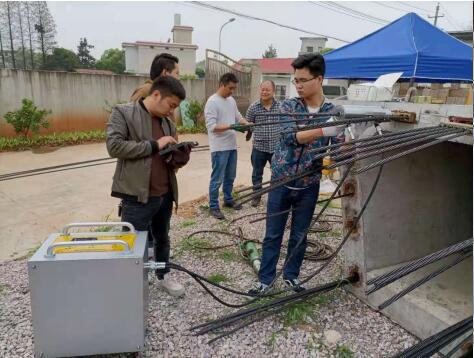

        六、案例應用
