超磁致伸縮換能器用途
  TGM-RGM(A)型輸入可調稀土超磁致伸縮換能器使用高性能的Terfenol-D超磁致伸縮材料，其結構和控制電路經過優化設計，具有發射功率大，

在同步信號控制下，重復性好，便于增強采集，與電火花震源、錘擊震源相比，具有起跳點陡，讀數誤差小等優點。稀土超磁致伸縮換能器在航空航天、

智能制造、海洋工程、環保工程、基建工程等領域具有廣泛的應用前景。另外，稀土超磁致伸縮換能器的開發設計材料學、力學、機械設計、電子、計算機及工程等學科，屬于高新技術領域。

超磁致伸縮換能器性能及特點

超磁致伸縮換能器性能

(1) TGM-RGM(A)型輸入可調稀土超磁致伸縮換能器采用高性能Terfenol-D超磁致伸縮材料棒材為核心部件，具有高的響應時間與大的推力及良好的疲勞性能。可根據用戶應用需求定制其它稀土型材振動器；

(2) 可在50Hz – 50KHz寬頻帶定制，具體單個振動器的響應頻率范圍視其它參數及輸入參數及轉化效率的要求而定；

(3) 響應時間＜1微秒；

(4) 根據定制需要伸長量高達0.3毫米。

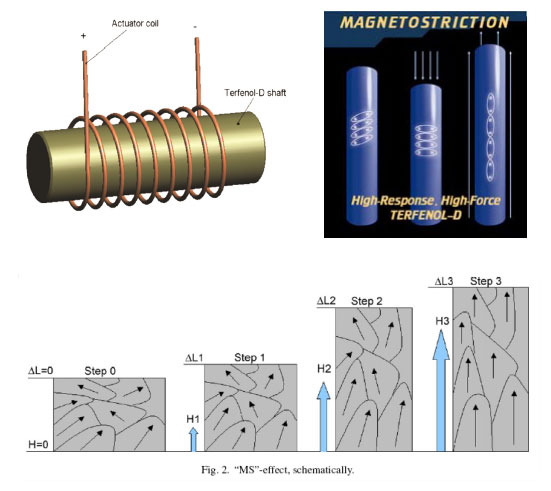

TGM-RGM(A)型輸入可調稀土超磁致伸縮換能器原理圖

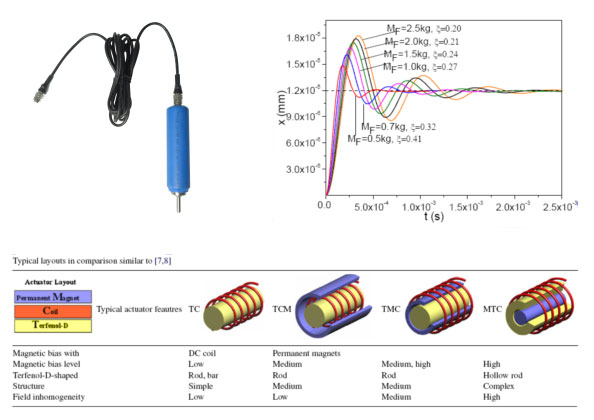

振子性能圖

超磁致伸縮換能器特點

(1) 具有單頻、多頻及用戶給定信號輸出；

(2) 單頻輸入信號有：正弦波、方波、鋸齒波、三角波等可選擇；

(3) 多頻輸入信號：(a) 同類型正弦波、方波、鋸齒波、三角波組合 + 不同頻率組合+ 不同幅度組合形式，(b) 不同類型正弦波、方波、鋸齒波、三角波組合 、不同頻率組合 + 不同幅度組合形式；

測試模擬試驗

試驗準備：

測試產品：輸入可調稀土超磁致伸縮換能器

所需測試部件：示波器、接收換能器

測試設備連接

 1、示波器（接收）： 連接連接50KHz壓電換能器

 2、輸入可調超磁致伸縮換能器激勵震源（發射）：連接超磁換能器

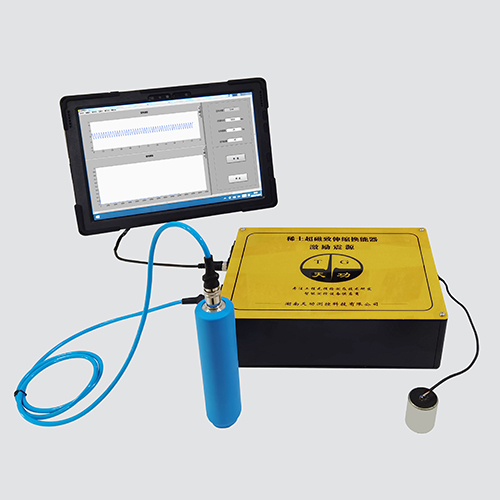

讓超磁換能器和壓電換能器底部接觸，接觸面涂潤滑脂，如下圖所示：

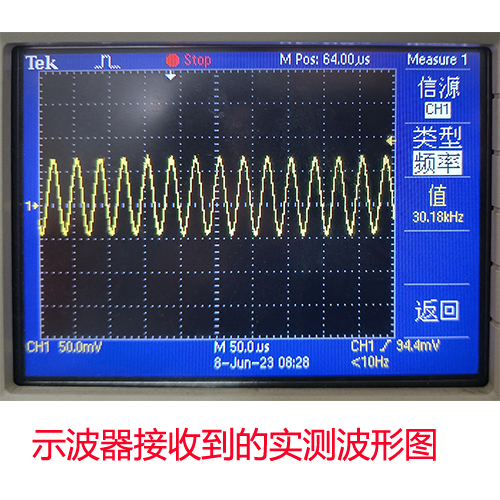

示波器接收到的實測波形圖如下：
